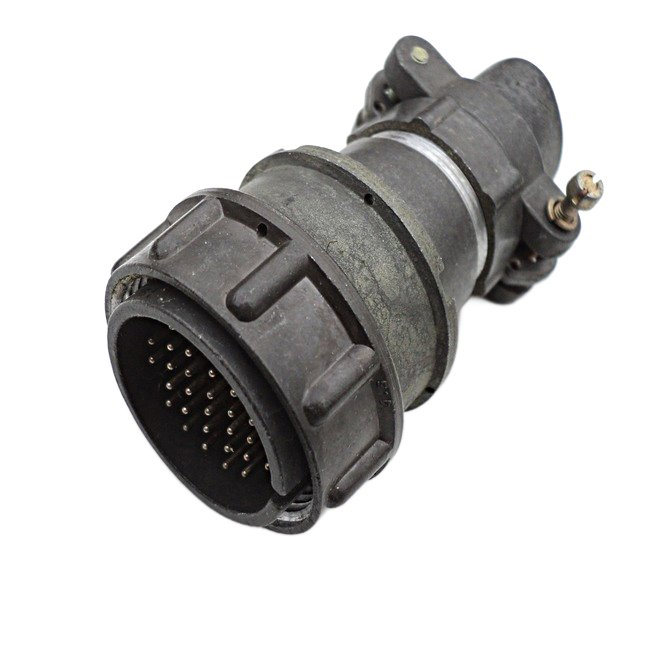

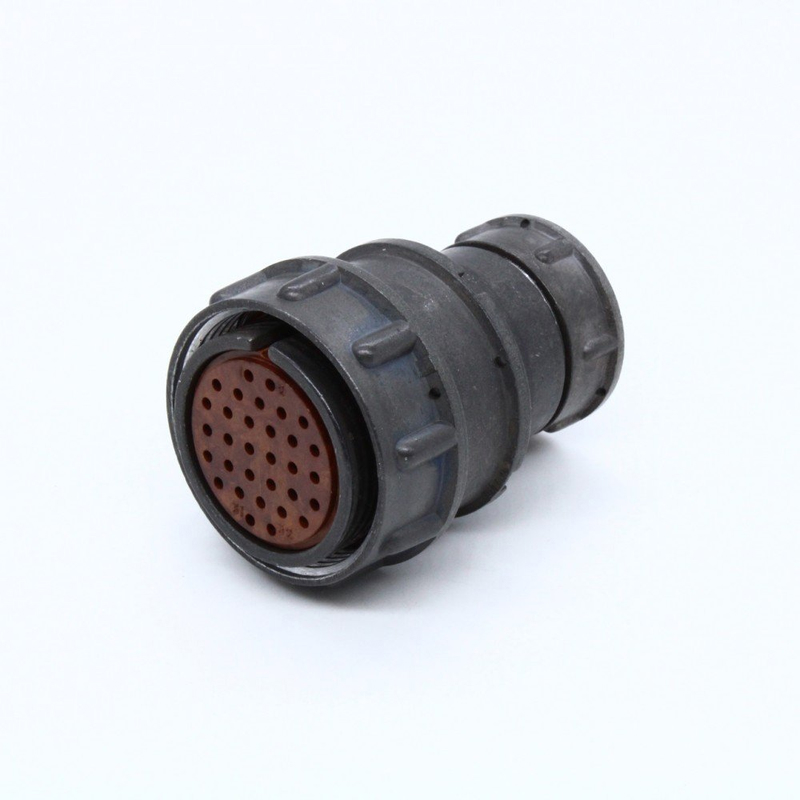

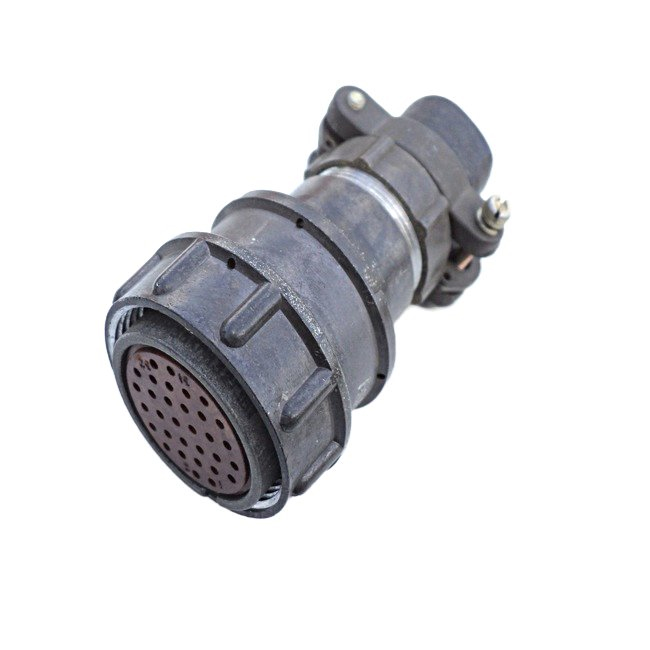

2РМТ30КПЭ32Ш1В1В — это цилиндрический низкочастотный разъём серии 2РМТ производства Элекон, предназначенный для бортовой, промышленной и приборной аппаратуры. Это вилка кабельного исполнения, рассчитанная на 32 контакта, с резьбовым сочленением и экранированным подключением кабеля.

Что означает обозначение

• 2РМТ — серия цилиндрических низкочастотных соединителей.

• 30 — условный размер корпуса.

• КПЭ — исполнение для экранированного кабеля, кабельная версия.

• 32 — количество контактов.

• Ш — вилка.

• 1В1В — код конструктивного исполнения и варианта монтажа/сочленения по типоразмеру серии.

Основные свойства

У этого разъёма обычно указывают следующие параметры: рабочее напряжение до 560 В, ток на контакт до 4 А, суммарную токовую нагрузку до 106 А, сопротивление контактов не более 5 мОм и электрическую прочность изоляции порядка 1850 В.
Корпус рассчитан на резьбовое соединение, монтаж выполняется пайкой, а материал изолятора в ряде исполнений — карболит.
Разъём относится к негерметичным, экранированным соединителям для работы в достаточно широком диапазоне температур, включая низкие температуры.

Где применяют

Такие соединители используют там, где нужны надёжные многоконтактные цепи с экранированием: в промышленной автоматике, измерительной технике, аппаратуре связи, радиоэлектронных блоках и другом оборудовании с вибрациями и жёсткими условиями эксплуатации.
Серия 2РМТ ценится за механическую прочность, стабильный контакт и удобство обслуживаемого резьбового соединения.

На что смотреть при подборе

При замене или подборе важно проверить совпадение по трём вещам: число контактов, тип пола/вилки и розетки, а также конкретное исполнение корпуса и кабельного ввода.
Если нужен полный аналог, лучше сверять не только обозначение, но и паспортные данные по диаметру контактов, типу экранирования и климатическому исполнению.
