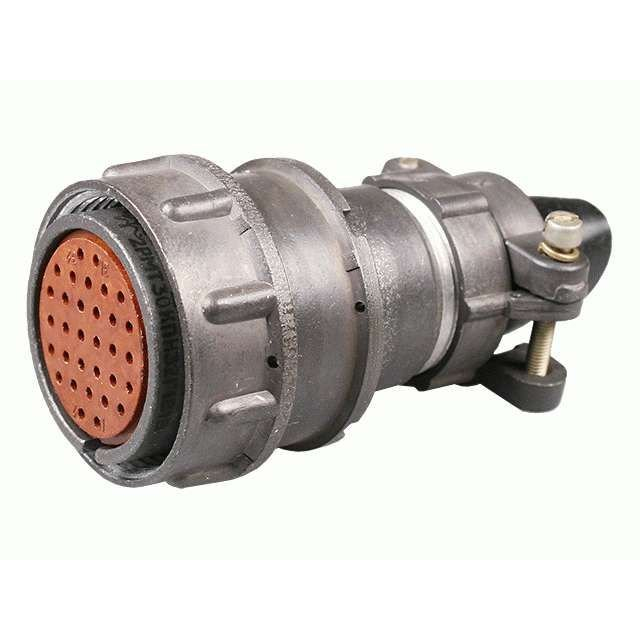

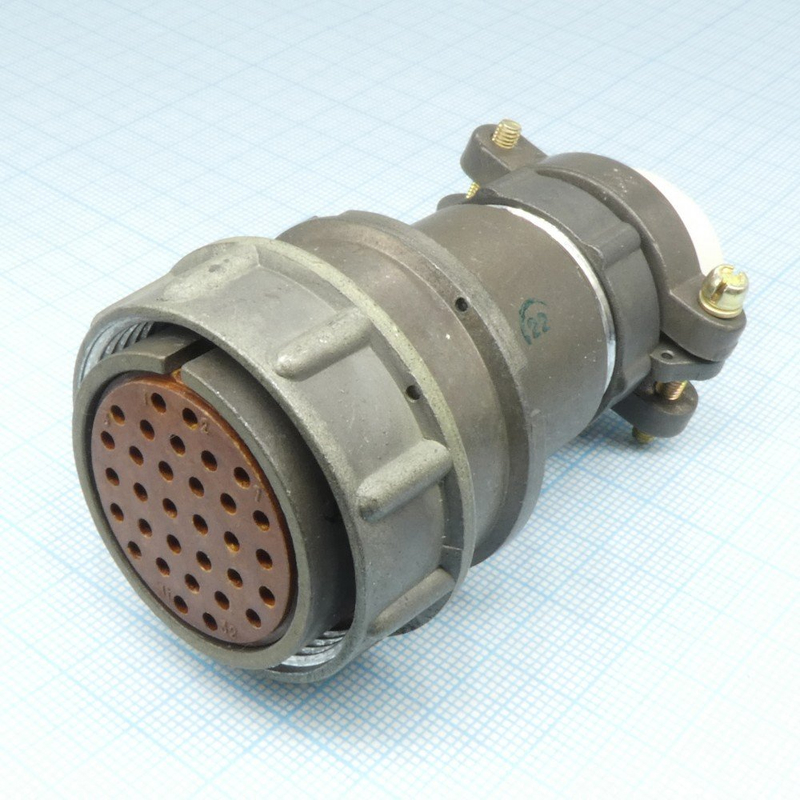

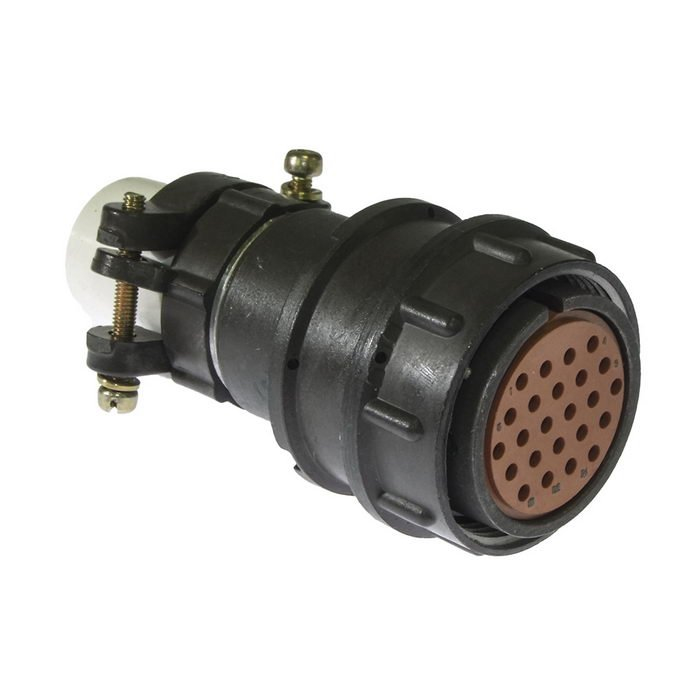

Разъем2РМТ30КПН32Г1В1В «Элекон» с acceptance (вид приемки) «5» — это цилиндрический низкочастотный соединитель серии 2РМТ, выпускаемый по техническим условиямГЕ0.364.126 ТУ , предназначенный для подключения кабельной линии в электрических цепях постоянного и переменного тока.

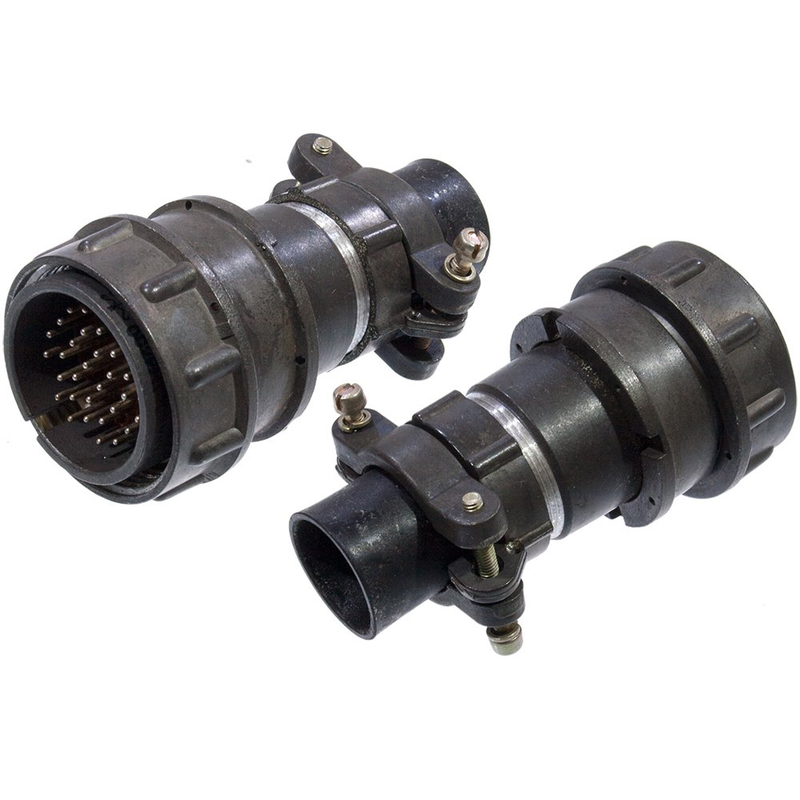

• Функционально этокабельная розетка (розетка кабельная) , используемая в сочетании с ответной вилкой из серии 2РМТ для формирования разъемного соединения.

• Корпус выполнен изалюминиевого сплава А‑22 с оксидным покрытием, цвет корпуса — серый, а изолятор — изкарболита , коричневого цвета.

• Монтаж разъема —объемный (механический) , электрический монтаж на контактах —пайка.

• Количество контактов —32 , все контакты диаметром1 мм , тип контактов —гнезда (гнездовые) , контакты —извлекаемые.

• Материал контактов —латунь ЛС59‑1 , покрытие контактов —серебро (Ag).

• Максимальный рабочий ток на контакт — до4 А , суммарный ток на разъем — дооколо 100–110 А (уточняется по ТУ и условиям эксплуатации).

• Рабочее напряжение — до порядка500–600 В , электрическая прочность изоляции — порядка1,8 кВ и выше.

• Диапазон рабочих температур —от −60 до +100 °C , климатическое исполнение соответствует рядуВ2.1 (конкретный класс уточняется по полному ТО и спецификации).

• Разъем рассчитан на работу в условияхсинусоидальной вибрации , акустических шумов и ударных нагрузок (до десятков и сотен g, в зависимости от режима).

• Срок хранения — до15 лет , ресурс — порядка500 сочленений и расчленений , минимальная наработка при полной нагрузке — тысячи часов.

• Условный размер корпуса —30 , диаметр корпуса —около 39 мм , общая высота разъема —приблизительно 62–63 мм.

• Метод сочленения —резьбовой , шаг резьбы накидной гайки —М33×1,5 мм.

• Патрубок —прямой , предназначен длянеэкранированного кабеля , тип корпуса — кабельный, естьуплотнительная втулка иодношпоночная поляризация (ориентация по пазу).
