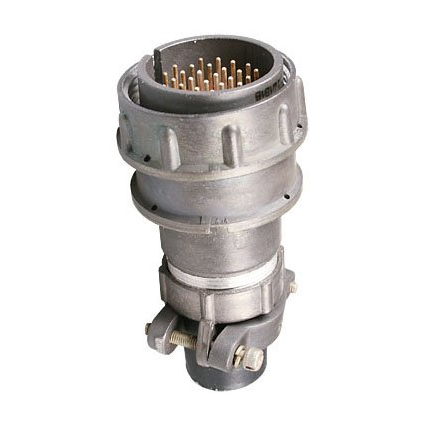

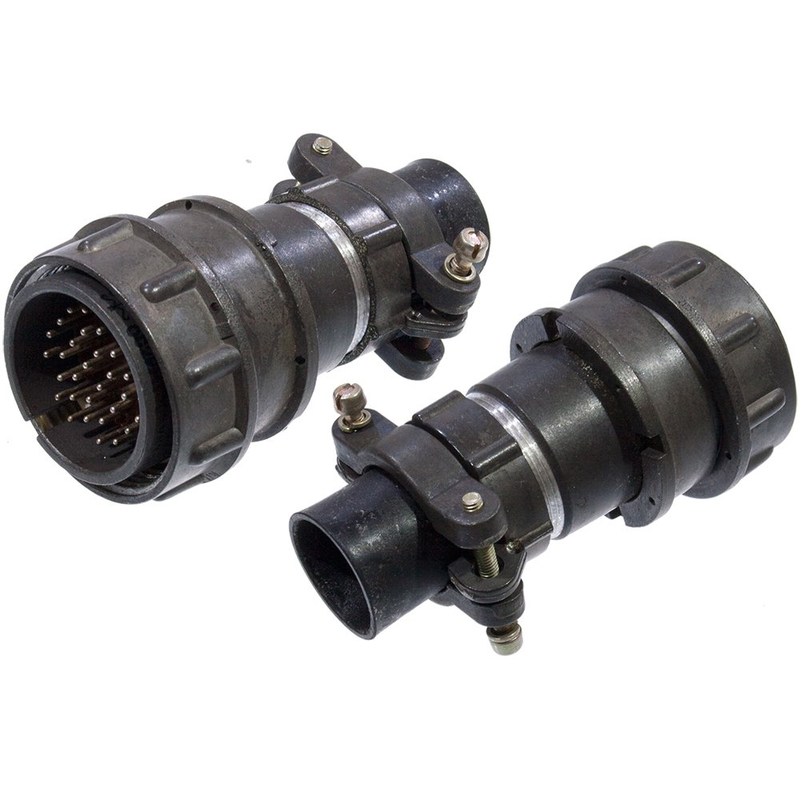

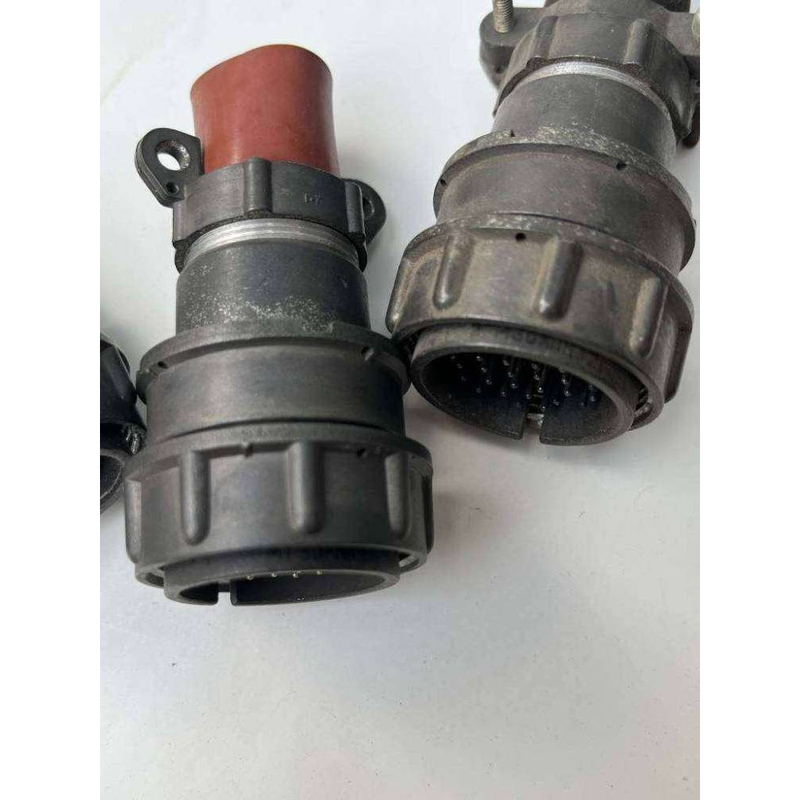

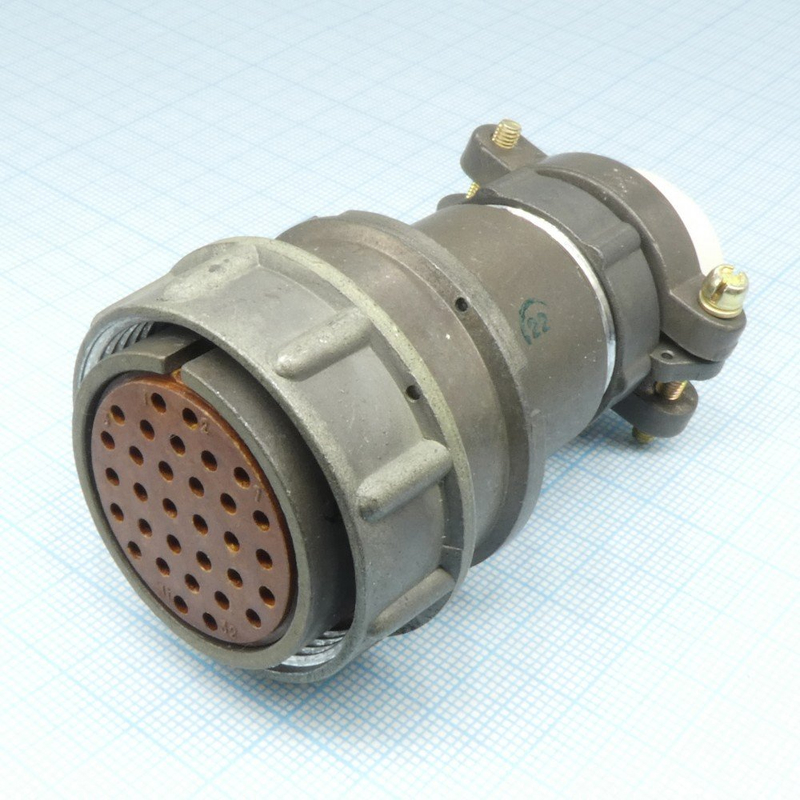

Разъем 2РМТ30КПН32Ш1В1 «Элекон» — это цилиндрический низкочастотный кабельный соединитель серии 2РМТ, рассчитанный на установку на экранированный или неэкранированный кабель с объемным монтажом контактов методом пайки.

Условное обозначение 2РМТ30КПН32Ш1В1 расшифровывается примерно так:

• 2РМТ — серия разъемов низкочастотных цилиндрических, предназначена для монтажа на панели и кабельных линиях.

• 30 — посадочный диаметр корпуса (примерно 30 мм).

• КП — кабельная вилка, прямой патрубок.

• Н — негерметичное исполнение.

• 32 — количество контактов в разъеме.

• Ш1 — поляризация одношпоночная; В1 — вариант исполнения, при котором контакты обычно покрываются серебром (обозначение покрытия может отличаться в зависимости от редакции ТУ).

• Максимальное рабочее напряжение переменного и постоянного тока — до 500–560 В (точное значение зависит от типа тока и условий эксплуатации, но не превышает 700 В).

• Рабочий ток на один контакт — до 4 А; суммарный ток на соединитель — до около 106 А при всем комплекте 32 контактов.

• Сопротивление изоляции в нормальных условиях не менее нескольких тысяч МОм, сопротивление контакта не более нескольких мОм, что обеспечивает высокую надежность соединения.

• Количество циклов сочленения/расчленения — не менее 500.

• Рабочий диапазон температур окружающей среды — от −60 до +100 °C, с возможностью перегрева контактов до примерно +180 °C при температурных циклах.

• Соединитель рассчитан на работу в условиях вибрации (частоты до нескольких кГц) и многократных ударных нагрузок, что типично для бортового и промышленного оборудования.

• Корпус — металлический, с резьбовым соединением и одношпоночной поляризацией, что предотвращает неправильное включение и обеспечивает надежное фиксированное положение.

• Контакты извлекаемые, диаметром около 1,0 мм, монтируются объемной пайкой на многожильные провода сечением до примерно 0,5 мм².

• Соединитель применяется в электротехнических и радиоэлектронных устройствах (промышленная, транспортная, военная техника), где требуется надежное многоконтактное кабельное соединение с экранированием и высокой стойкостью к внешним воздействиям.
