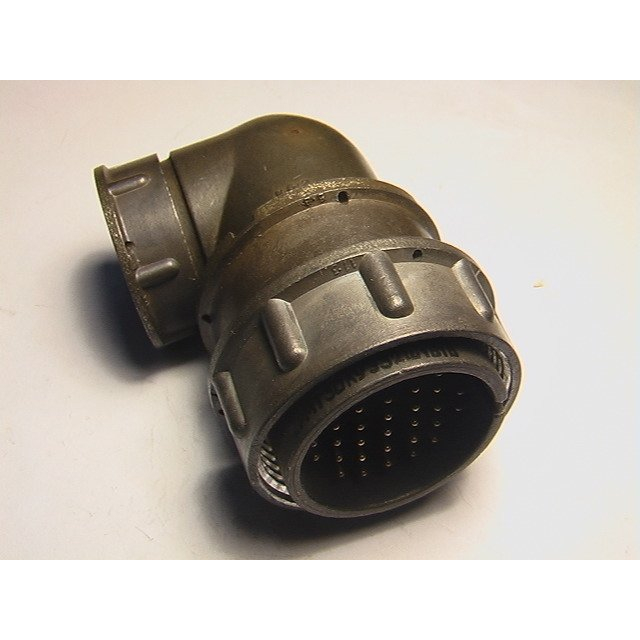

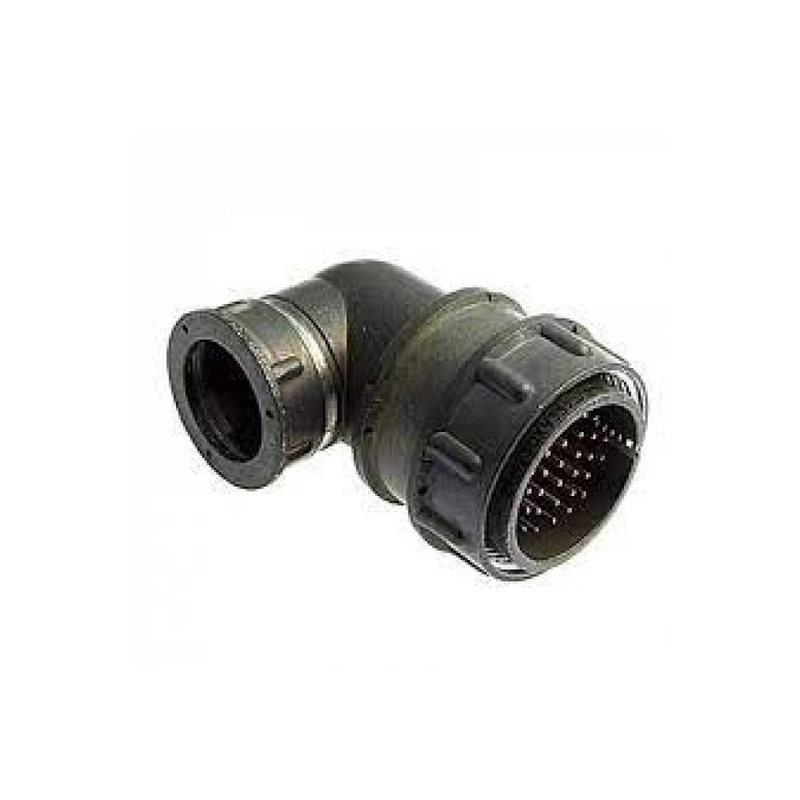

Соединитель2РМТ30КУЭ32Ш1В1В 1992 года выпуска, исполнение ОС, представляет собой цилиндрический низкочастотный тропикоустойчивый электрический соединитель. Он предназначен для использования в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Основные характеристики и особенности этого соединителя:

Технические характеристики

• Тип соединителя : Негерметичный, тропикоустойчивый.

• Климатическое исполнение : Всеклиматическое В2.1.

• Вид корпуса : Кабельный.

• Патрубок : Угловой с гайкой для экранированного кабеля.

• Количество контактов : 32.

• Покрытие контактов : Серебро.

• Сочленение : Резьбовое.

• Поляризация корпусов : Одношпоночная.

• Максимальное рабочее напряжение : Не более 560 В.

• Максимальная токовая нагрузка на одиночный контакт : 4 А.

• Максимальная суммарная токовая нагрузка на соединитель : 106 А.

• Сопротивление контактов : Не более 5 мОм.

• Сопротивление изоляции : Не менее 1000 МОм (в некоторых источниках указано не менее 5000 МОм).

• Диапазон рабочих температур : От -60°C до +100°C.

• Вибрационная стойкость : Диапазон частот от 1 до 1000 Гц, ускорение до 490 м/с? (50 g).

Условия эксплуатации

• Температура среды : От -60° С до +100° С.

• Смена температур : От -60° С до +180° С.

• Повышенная относительная влажность при +35° С : До 98%.

• Атмосферное пониженное рабочее давление : 133,32·10??? Па (10??? мм рт. ст.).

• Атмосферное повышенное рабочее давление : 506 кПа (5 кгс/см?).

Прочие характеристики

• Минимальная наработка : 1000 ч.

• Число сочленений-расчленений : 500.

• Гамма-процентный срок сохраняемости, при ?=99,5% : 15 лет.

• Усилие расчленения соединителей : Не более 343,4 Н (35 кгс).

• Емкость между контактами : Не более 6 пФ.

Этот соединитель широко используется в различных электронных системах благодаря своей стойкости к различным климатическим условиям и механическим воздействиям.
