Описание

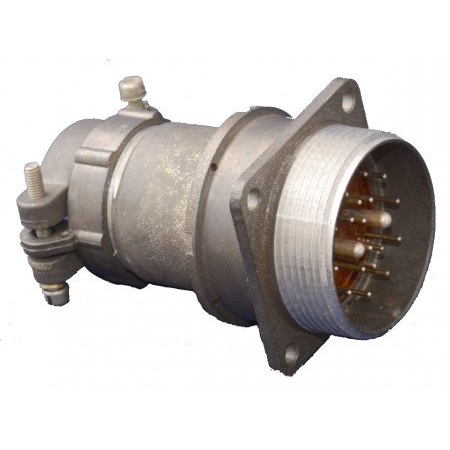

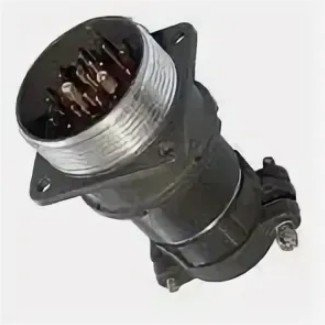

Соединитель2РМТ33Б20Ш4В1В «5» — это низкочастотный цилиндрический блочный разъём российского стандарта, обычно применяемый во встроенной радио‑ и электронной аппаратуре общего и специального назначения. Это вилка приборная (блочная), всеклиматического исполнения, рассчитанная на монтаж внутри оборудования.
По обозначению:
2РМТ — низкочастотный цилиндрический тропикоустойчивый разъём всеклиматического исполнения.
33 — условный размер корпуса.
Б20 — блочная (приборная) вилка с20 контактами.
Ш4 — сочетание контактов (положение и тип контактов в сборке).
В1В — всеклиматическое исполнение, контактное исполнение и модификация.
«5» обычно указывает на конструктивную или технологическую модификацию детали (например, вариант исполнения корпуса или патрубка).
Количество контактов — 20, в сочетании типа «4» (см. карту контактов в ГОСТ/ТУ).
Покрытие контактов — обычно серебро (возможны варианты с золотом).
Тип контактов — извлекаемые, монтаж — обжимка (кабельные наконечники или провода).
Температурный диапазон — примерноот −60 до +100 °C при длительной работе, а смена температур может подниматься до +150 °C.
Напряжение — амплитудное рабочее порядкадо 560–700 В , в зависимости от типа контактов и условий применения.
Ток — зависит от диаметра контакта; для типовых диаметров 1,0–3,0 мм допустимые токи лежат примерно в диапазонеот 5–6 до 30–32 А на контакт.
Сопротивление изоляции — не менее1000 МОм (а в ряде источников — до 5000 МОм) в нормальных климатических условиях.
Вибрация и удары — разъём рассчитан на синусоидальную вибрацию до порядка490–500 м/с² (50 g) и кратковременные удары до1000–5000 м/с² (100–500 g) , что соответствует жёстким требованиям к бортовым и судовым устройствам.
Корпус — металлический, блочный (приборный), без патрубка или с прямыми/угловыми патрубками в зависимости от модификации.
Сочленение — резьбовое, с одношпоночной поляризацией корпусов, что исключает неправильную сборку.
Исполнение — всеклиматическое, тропикоустойчивое; применяется в радиоэлектронной аппаратуре, в том числе в условиях повышенной влажности, соленого тумана и воздействия плесневых грибов.
Если нужна конкретная карта контактов (раскладка позиций контактов сочетания «4») или схема взаимозаменяемости с другими типоразмерами 2РМ/2РМТ — напиши, и я дам разбор по контактам.
