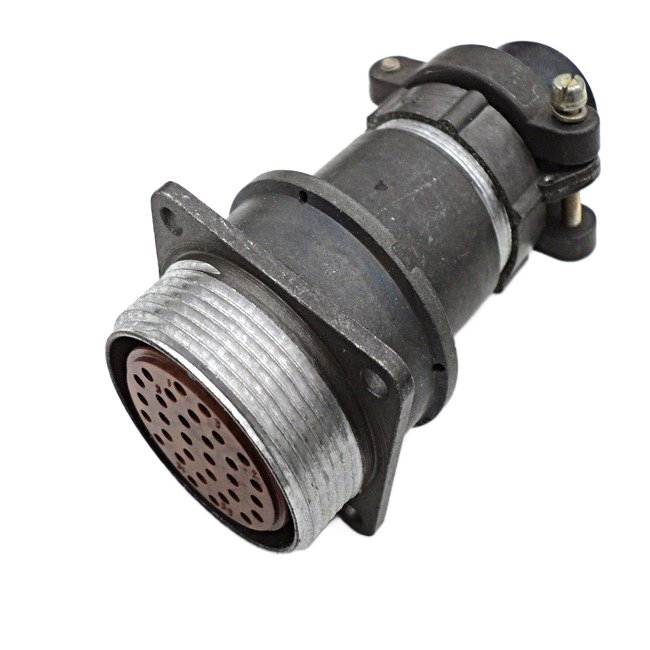

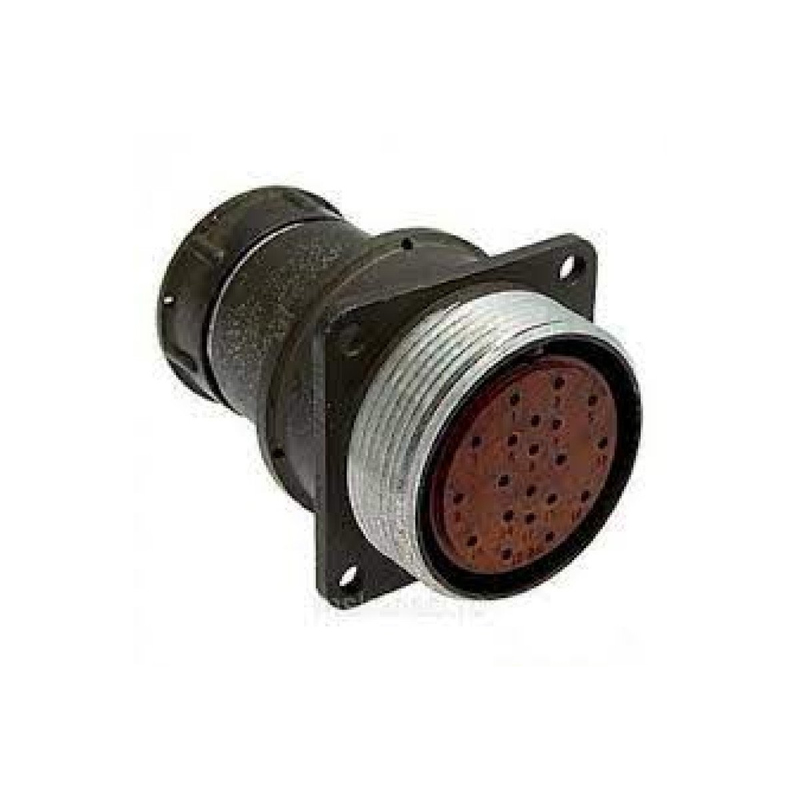

Обозначение 2РМТ33БПЭ20Г1В1В «5» относится к цилиндрическому низкочастотному разъёму серии 2РМТ, конкретно — к блочной (приборной) розетке с экранированным патрубком и 20 контактами.

Назначение и конструкция

Разъём предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц, используется в аппаратуре промышленного и радиоэлектронного назначения для внутреннего монтажа внутри корпусов приборов. Корпус — металлический, блочный, с пружинным фланцем для крепления в панели, патрубок под экранированный кабель, сочленение с вилкой — резьбовое.

Электрические параметры (типичные)

• Рабочее напряжение не более около 700 В постоянного и 560 В переменного тока.

• Максимальный ток на один контакт — до 6 А , суммарный ток разъёма — до 100 А .

• Сопротивление контактов — не более 5 мОм , сопротивление изоляции — не менее 5000 МОм .

• Емкость между контактами — не более 6 пФ , что важно для работы до нескольких мегагерц.

Климатика и механическая стойкость

Разъём рассчитан на работу в широком диапазоне температур (примерно от –60 до +100 °C ) и при высокой относительной влажности, характерен для исполнения УХЛ с тропико‑ и вибростойкими свойствами. Он выдерживает многократные удары (до сотен g) и линейные ускорения порядка тысяч м/с², а также воздействие вибраций и пониженного/повышенного давления.

Маркировка «5»

Буквосочетание «5 » в обозначении обычно относится к виду приёмки/контроля (например, вариант ОТК или внутреннего контроля предприятия) и не влияет на электрические параметры или конструкцию разъёма, а только на процедуру и документирование приёмки изделия.

Если нужен разбор по контактной схеме, размерам или совместимости с конкретной вилкой 2РМТ33, напишите — можно дать более точную раскладку по ГОСТ/ТУ.
