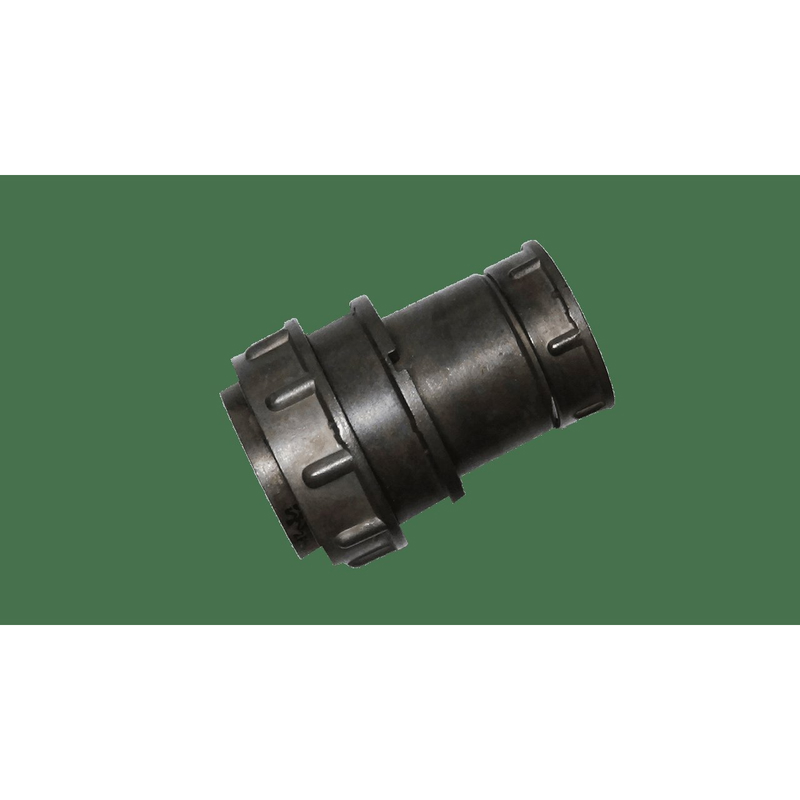

Соединитель 2РМТ33КПЭ20Ш4В1В — это кабельная вилка, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она оснащена прямым патрубком и гайкой для экранированного кабеля, что позволяет использовать ее для внутреннего объемного монтажа.

Технические характеристики

• Тип соединителя : 2РМТ — электрический низкочастотный цилиндрический негерметичный тропикоустойчивый.

• Условный размер корпуса : 33.

• Вид корпуса : К — кабельный.

• Вид патрубка : П — прямой.

• Вид гайки патрубка : Э — для экранированного кабеля.

• Количество контактов : 20.

• Часть соединителя : Ш — вилка.

• Сочетание контактов : 4 — контакты диаметром 1 мм и 3 мм.

• Покрытие контактов : В — серебро.

• Теплостойкость : 1 — до 100°С.

• Всеклиматическое исполнение : В — В2.1

Электрические характеристики

• Токовая нагрузка на одиночный контакт :

  • Диаметром 1 мм: 6 А.

  • Диаметром 3 мм: 536 А.

• Максимальная суммарная нагрузка на соединитель : 110 А.

• Максимальное рабочее напряжение :

  • Для контактов диаметром 1 мм: 560 В или 700 В.

  • Для контактов диаметром 3 мм: 560 В.

• Максимальное испытательное напряжение :

  • Для контактов диаметром 1 мм: 1850 В или 2300 В.

  • Для контактов диаметром 3 мм: 1850 В.

Механические и климатические характеристики

• Сопротивление контактов :

  • Диаметром 1 мм: не более 5 мОм.

  • Диаметром 3 мм: не более 0,8 мОм.

• Сопротивление изоляции : не менее 5000 МОм.

• Рабочая температура : от -60°C до +100°C.

• Повышенная относительная влажность воздуха : до 98% при +40°C.

• Синусоидальная вибрация : диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения — 490 м/с?

Этот соединитель используется для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры специального и общего назначения.
