2РМТ33КУЭ20Г4В1В

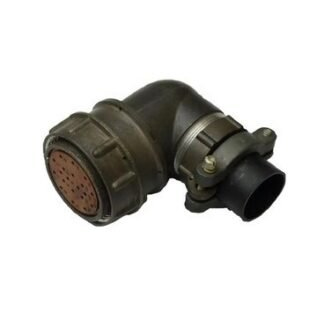

Соединитель2РМТ33КУЭ20Г4В1В — это российский цилиндрический низкочастотный электрический разъём из серии 2РМТ, выполненный в видекабельной угловой розетки с экранированным патрубком и рассчитанный на применение в промышленной и радиоэлектронной аппаратуре.

Основное назначение

• Предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц.

• Используется для внутреннего объёмного монтажа пайкой в электромеханических системах, промышленной электронике и распределительных щитах.

Конструкция и тип исполнения

• Тип соединителя : 2РМТ (серия цилиндрических низковольтных разъёмов).

• Часть соединителя : розетка кабельная, то есть монтируемая на конце кабеля.

• Форма корпуса : угловой патрубок (кабель подходит под углом к плоскости монтажа), что удобно в стеснённых пространствах.

• Патрубок : предназначен для экранированного кабеля, обеспечивает защиту от электромагнитных помех.

• Сочленение : резьбовое (центровочное), что обеспечивает надёжную и повторяемую фиксацию с вилкой той же серии.

Электрические характеристики

• Количество контактов:20 (всего 20 токовых/сигнальных линий).

• Максимальное рабочее напряжение: порядка560–700 В в зависимости от конкретного режима.

• Ток на один контакт: типично от нескольких ампер до десятков ампер (в диапазоне 4–36 А в зависимости от нагрузки и условий эксплуатации).

• Сопротивление изоляции:не менее 5000 МОм (очень высокое, что важно для изоляции и малых токов утечки).

• Ёмкость между контактами:не более 6 пФ , что делает разъём пригодным для низкочастотного и высокочастотного сигнального тракта до 3 МГц.

Условия эксплуатации и стойкость

• Температурный диапазон : рабочие температуры среды отпримерно –60 °C до +100 °C , с возможностью кратковременных перегревов до+180 °C в зависимости от режима.

• Влажность и давление : рассчитан на повышенную влажность (до 98% при +35 °C) и работу при пониженном атмосферном давлении (вплоть до вакуум‑подобных условий порядка 10⁻¹² мм рт. ст.).

• Всеклиматическое исполнение : буквы «В» в маркировке указывают на всеклиматическое исполнение (устойчивость к перепадам температур, влажности, механическим нагрузкам).

• Механические нагрузки: рассчитан на воздействие вибрации, ударов и акустического шума, характерных для промышленной и транспортной техники.

Эксплуатационные параметры

• Режим сочленений : допускает до500 циклов сочленения–расчленения (вилка–розетка), что важно при частой переподключении кабелей.

• Наработка : номинальная минимальная наработка порядка1000 часов в рабочих режимах.

• Срок сохраняемости : при гамма‑процентном уровне 99,5% указансрок сохраняемости до 15 лет в условиях хранения и транспортировки.
