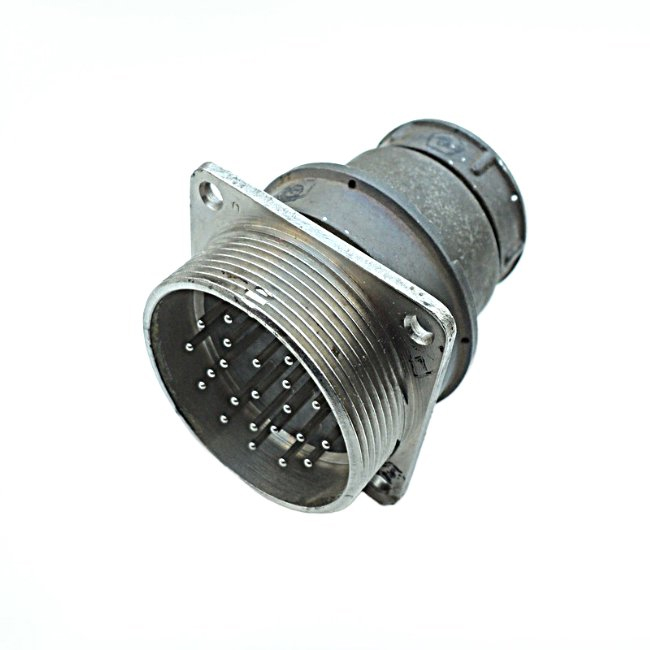

2РМТ39Б4Г2В1БВ — это обозначение цилиндрического низкочастотного электрического разъёма серии 2РМТ, применяемого в радио‑ и промышленной аппаратуре для съёмного соединения цепей постоянного и переменного тока до нескольких мегагерц.

Расшифровка обозначения

• 2РМТ — серия низкочастотных цилиндрических разъёмов с резьбовым соединением, тропикоустойчивые, негерметичные.​

• 39 — условный габарит корпуса (крупный типоразмер, рассчитанный на большое количество контактов и токовую нагрузку).

• Б — блочный (приборный) вариант корпуса для установки на панель/шасси.​

• 4 — модификация/исполнение внутри данного типоразмера (вариант контактов/корпуса, отличающийся от «45» и др.; у серии есть до 15 типономиналов на исполнение).​

• Г2 — код контактной вставки и схемы расположения контактов, обычно для цепей до 3 МГц.

• В1 — всеклиматическое исполнение В2.1 по ГОСТ 15150‑69 (расчёт на широкий диапазон температур, влажность, вибрации).

• БВ — дополнительная конструктивная/приёмочная характеристика (вариант по виду приёмки/исполнению, аналогично индексам ОТК/ВП/ОС).

Назначение и область применения

• Используется в цепях постоянного и переменного токов частотой до 3 МГц.

• Применяется как соединитель общего назначения в радиоэлектронной, приборной и промышленной аппаратуре, где требуются надёжное резьбовое сочленение и повышенная стойкость к внешним воздействиям.

• Вилка и розетка могут быть как блочными, так и кабельными; конкретно «Б» указывает на приборное исполнение, обычно монтаж на панель.

Основные электрические характеристики (по серии 2РМТ39Г2)

• Максимальное рабочее напряжение (амплитудное значение) до 560–700 В в зависимости от диаметра контактов.

• Токовая нагрузка на одиночный контакт (типичные значения для вставок Г2 серии 2РМТ39):

  • контакты Ø1 мм — до 4–8 А;

  • Ø1,5 мм — до 7–15 А.

• Максимальная суммарная токовая нагрузка для 45‑контактного исполнения серии 2РМТ39Б…Г2В1… порядка 160–170 А.

• Сопротивление изоляции в нормальных условиях не менее 1000–5000 МОм.

• Ёмкость между контактами — до единиц пикофарад (около 6 пФ для близкого типономинала).​

Пример: близкая по конструкции блочная розетка 2РМТ39Б45Г2В1В имеет 45 контактов, рабочее напряжение до 700 В, ток на контакт до 4 А, суммарно до 167 А.

Механическая и климатическая стойкость

• Диапазон рабочих температур: примерно от −60 до +100 °C; смена температур до −60…+150/180 °C в зависимости от конкретного ТУ.

• Вибрация: синусоидальная 1–1000/5000 Гц, ускорение до 490 м/с² (50 g).

• Удары:

  • одиночный механический удар до 5000 м/с² (500 g);

  • многократные удары до 1000 м/с²
