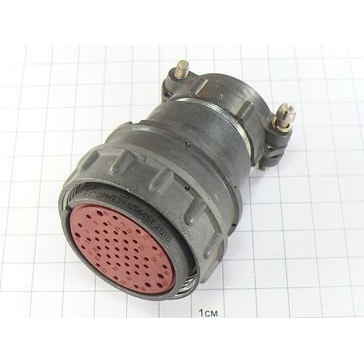

2РМТ39КПН45Г2В1В

соединитель 2‑РМТ39КПН45Г2В1В — это цилиндрический низкочастотный кабельный разъём‑розетка, относящийся к серии 2‑РМТ, рассчитанный на работу в электрических цепях постоянного и переменного тока (частотой до 3 МГц) в условиях повышенной тропической влажности и вибрации.

Назначение и условия эксплуатации

Этот соединитель применяется для разъёмных соединений в кабельных линиях, в том числе в бортовых и стационарных радиоэлектронных устройствах, где требуются надёжный контакт, устойчивость к вибрации и перепадам температур.
Рабочий диапазон температур составляет примерно от –60 до +100 °С, относительная влажность до 98% при +25 °С; климатическое исполнение — тропическое, В2.1, с повышенной стойкостью к влажному теплу, инею, росе и солнечному излучению.

Конструкция и типоразмеры

2‑РМТ39КПН45Г2В1В — это кабельная розетка с прямым патрубком, накидной гайкой для неэкранированного кабеля и корпусом из алюминиевого сплава А‑22 с оксидным покрытием серого цвета.
Условный размер корпуса — 39, диаметр корпуса около 48 мм, высота порядка 67,5 мм; резьбовое сочленение с шагом накидной гайки М42×1,5 мм, поляризация — одношпоночная.

Контакты и электрические параметры

Разъём имеет 45 контактов, из них 40 диаметром 1 мм и 5 диаметром 1,5 мм, тип контактов — гнёзда, извлекаемые, с материалом контактов — латунь ЛС59‑1 и серебряным покрытием.
Максимальный рабочий ток на контакт — до 4 А для контактов ∅1 мм и до 8 А для ∅1,5 мм, что даёт суммарный токовой запас порядка до ~160–170 А на весь разъём; рабочее напряжение — до 700 В, электрическая прочность изоляции — около 2300 В.

Монтаж и механические характеристики

Механический монтаж — объемный, кабельный; электрический монтаж контактов — пайкой, изолятор выполнен из карболита коричневого цвета.
Соединитель выдерживает синусоидальную вибрацию до 50 g в диапазоне 1–5000 Гц, кратковременные удары порядка 100–500 g, а также многократные сочленения‑расчленения (ресурс до 500 циклов подключения‑отключения).
