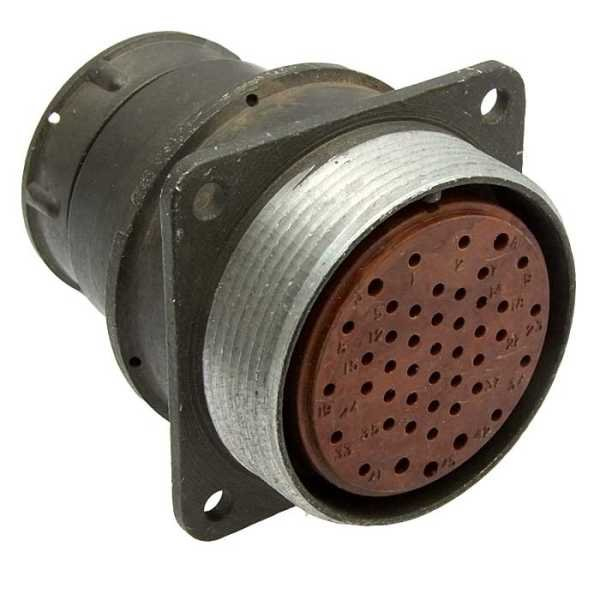

2РМТ39КПН45Ш2В1В «5» — это низкочастотный цилиндрический кабельный разъём‑вилка всеклиматического исполнения, разработанный по отечественным нормативным документам и предназначенный для подключения кабельных линий в электрических цепях постоянного и переменного тока. Обозначение «5» в конце маркировки указывает на тип приёмки (по техусловиям ГЕ0.364.126ТУ, приёмка «5»), а не на какую‑либо конструктивную модификацию корпуса.

Основные обозначения

Расшифровка маркировки примерно такова:

• 2РМТ — низкочастотный цилиндрический разъём, тропикоустойчивый;

• 39 — условный размер корпуса;

• КПН45 — кабельная вилка с патрубком прямым под неэкранированный кабель, 45 контактов;

• Ш2 — сочетание контактов диаметром 1 мм и 1,5 мм;

• В1В — всеклиматическое исполнение В2.1, теплостойкость до +100 °C, покрытие контактов серебром.

Электрические и эксплуатационные параметры

Разъём рассчитан на рабочее напряжение до 560–700 В в зависимости от типономинала и используется на частотах до 3 МГц. Для контактов диаметром 1,5 мм допускаемая токовая нагрузка на один контакт порядка 15 А, а суммарный токовый режим на весь соединитель может достигать около 167 А.

Диапазон рабочих температур — примерно от −60 °C до +100 °C, что обеспечивает эксплуатацию в жёстких климатических условиях. Разъём устойчив к вибрации и ударным воздействиям, маркируется вибростойкостью и ударопрочностью по отечественным нормам (вибрация до нескольких тысяч герц, одиночные удары с ускорением в сотни м/с²).

Конструкция и применение

Корпус выполнен из карболита или другого электротехнического материала, внешняя поверхность — оксидированная, серого цвета; изоляторы и контактные колодки рассчитаны на длительную работу в условиях влажности и температурных колебаний. Такие разъёмы применяются в промышленной и военной технике, в приборах связи, КИПиА, судовой и наземной аппаратуре, где требуются надёжные многоконтактные соединения с высокой механической прочностью.
