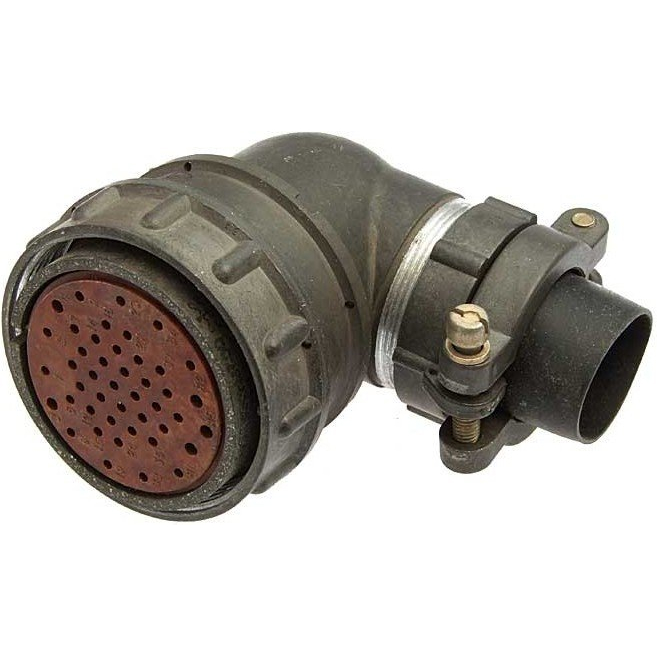

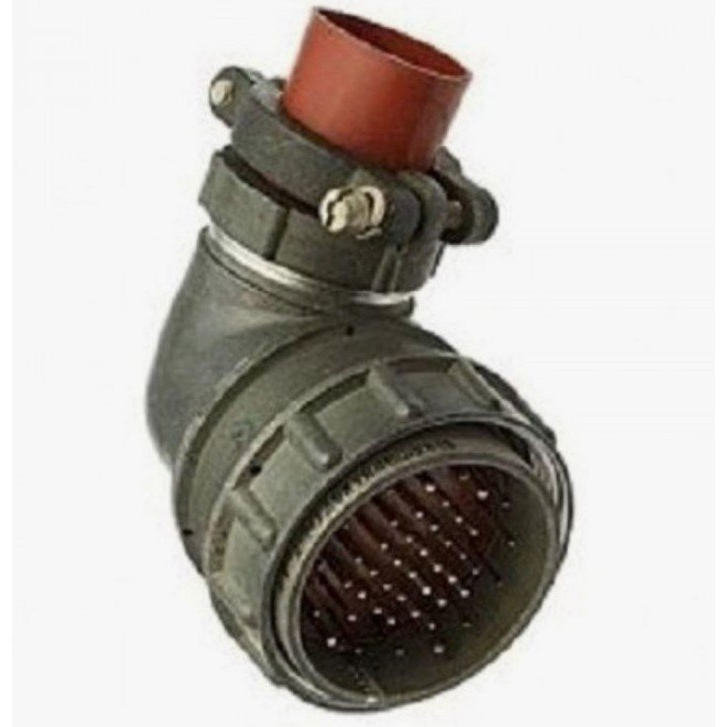

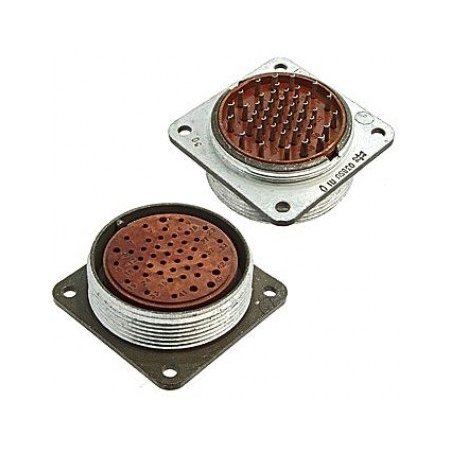

Разъем 2РМТ39КУН45Ш2В1В «5» — это цилиндрический низкочастотный кабельный разъем серии 2РМТ, выполненный в виде вилки с угловым патрубком и повышенной тропико‑ и всеклиматической устойчивостью.

Назначение и область применения

Соединитель предназначен для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц, его применяют в радиоэлектронной аппаратуре, стационарных и подвижных объектах, в том числе в условиях повышенной влажности и температурных перепадов.

Расшифровка обозначения

По ГОСТ/ТУ для серии 2РМТ:

• 2РМТ — низкочастотный цилиндрический тропикоустойчивый разъем.

• 39 — условный диаметр корпуса (порядка 39 мм).

• К — кабельный корпус.

• У — угловой патрубок.

• Н — используется для неэкранированного кабеля.

• 45 — количество контактов (40 контактов ∅1 мм и 5 контактов ∅1,5 мм).

• Ш2 — сочетание контактов типа «Ш» и вариант комбинирования контактов диаметром 1 и 1,5 мм.

• В1В — исполнение: покрытие контактов серебром, теплостойкость до 100 °C, всеклиматическое исполнение.

Основные электрические и климатические параметры

• Максимальное рабочее напряжение — до 560 В (в некоторых типономиналах до 700 В).

• Токовая нагрузка вилки: порядка 50…167 А суммарно в зависимости от режима и условий эксплуатации.

• Сопротивление контактов — порядка нескольких миллитом, сопротивление изоляции — не менее 1000 МОм, допустимая ёмкость между контактами — не более нескольких пикофарад.

• Рабочий диапазон температур — примерно от −60 до +100 °C.

• Соединитель рассчитан на многократное (порядка 500) сочленение и разъединение, с минимальной наработкой и сроком сохраняемости, соответствующими требованиям военной/оборонной аппаратуры.

Конструктивные особенности

Разъем имеет кабельный корпус из карболита или другого термостойкого диэлектрика, угловой патрубок с резьбовой гайкой для крепления неэкранированного кабеля, контактную часть с серебряным покрытием, обеспечивающим низкое переходное сопротивление и хорошую коррозионную стойкость.
