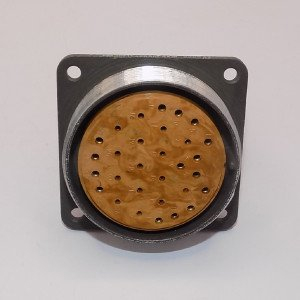

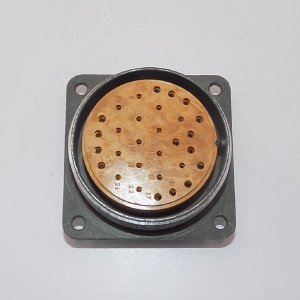

2РМТ42Б30Г2В1В — это низкочастотный цилиндрический электрический соединитель, относящийся к серии 2РМТ, предназначен для подключения и соединения электрических цепей постоянного и переменного тока в приборах и аппаратуре общего назначения.

Расшифровка обозначения

• 2РМТ — тип низкочастотного цилиндрического разъёма.

• 42 — условный размер корпуса.

• Б — блочный корпус (приборный/плоский, без патрубка или с патрубком).

• 30 — количество контактов в розетке.

• Г — часть соединителя (в данном случае розетка).

• 2 — сочетание диаметров контактов (1 мм и 1,5 мм).

• В — покрытие контактов серебром.

• 1 — теплостойкость до +100 °C.

• В — всеклиматическое (тропико‑ и влагоустойчивое) исполнение.

Электрические характеристики

• Максимальное рабочее напряжение: до 560–700 В постоянного или переменного тока.

• Максимальная токовая нагрузка на контакты: порядка 4,5 А для диаметра 1 мм и до 9 А для диаметра 1,5 мм; суммарная токовая нагрузка соединителя — до примерно 168 А.

• Сопротивление контактов не превышает нескольких миллиом (до 5 мОм для 1 мм и до 2,5 мОм для 1,5 мм); сопротивление изоляции — не менее 5000 МОм.

• Емкость между контактами — не более 6 пФ.

Рабочие условия и механические свойства

• Диапазон рабочих температур: от примерно −60 °C до +100 °C, с возможностью кратковременных перегревов до +180 °C.

• Соединитель устойчив к воздействию повышенной влажности, вибрации и многократным механическим ударам; допускается большое число сочленений–расчленений (до нескольких сотен).

• Фиксация сочленённого положения — резьбовая; поляризация корпуса — одношпоночная.

Применение

Такой разъём обычно используется в радиоэлектронной, измерительной, промышленной и транспортной аппаратуре там, где требуется надёжное низкочастотное соединение с высокой стойкостью к вибрациям и климатическим воздействиям.
