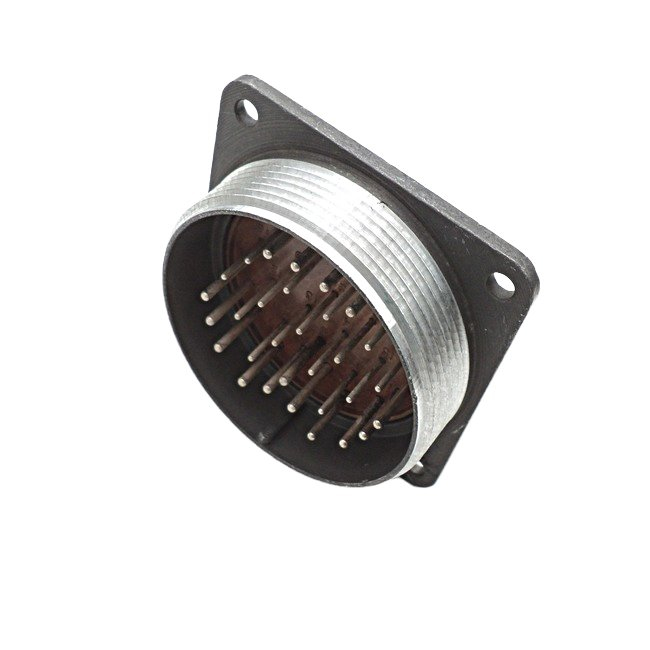

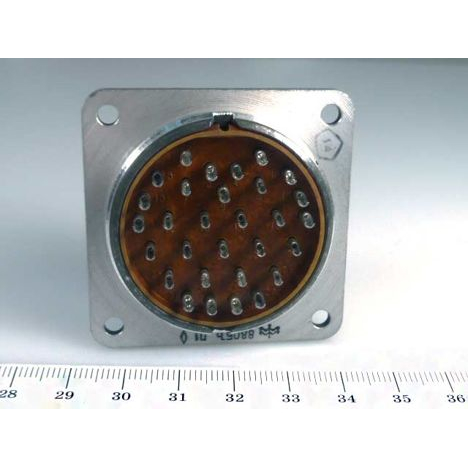

Разъём2РМТ42Б30Ш2В1В «5» — это низкочастотный цилиндрический электрический соединитель отечественного (советского/российского) происхождения, относящийся к серии2РМТ. Чаще всего используется в промышленных, радиотехнических и военных/двухопасационных системах, где требуется высокая вибрационная и климатическая стойкость.

• 2РМТ — тип соединителя: низкочастотный, цилиндрический, с резьбовой фиксацией, тропико‑ и всеклиматическое исполнение.

• 42 — условный диаметр корпуса (порядка 42 мм).

• Б — приборное (блочное) исполнение корпуса.

• 30 — количество контактов (30 штук).

• Ш2 — часть соединителя: вилка с комбинацией контактов «2» (один из типоразмерных вариантов контактного поля).

• В1В —

  • В — всеклиматическое исполнение (широкий диапазон температур и влажности).

  • 1 — теплостойкость до+100 °C.

  • В — серебряное покрытие контактов.

• «5» — обычно обозначает вариант исполнения или номера группы совместимости (подходит к определённой розетке из серии 2РМТ/2РМ с тем же номером группы).

• Назначение : работа в цепях постоянного и переменного тока, обычно с частотой до примерно3 МГц.

• Климатические параметры :

  • рабочая температура окружающей среды — примерноот −60 °C до +100 °C ;

  • сохранность при смене температур до примерно+150...+180 °С / −60 °С.

• Механическая стойкость : допускает синусоидальную вибрацию в широком диапазоне частот и многократные ударные нагрузки, что важно для авиационной, судовой и наземной техники.

• Электрические параметры (ориентировочно по серии 2РМТ42):

  • максимальное рабочее напряжение — порядка560–700 В (амплитудное);

  • испытательное напряжение (при нормальных условиях) — до примерно1800–2300 В ;

  • сопротивление изоляции в нормальных условиях — обычно не менее1000–5000 МОм ;

  • ток на контакт — зависит от диаметра, но для стандартных контактов серии 2РМТ лежит в диапазоне4–18 А на один контакт.
