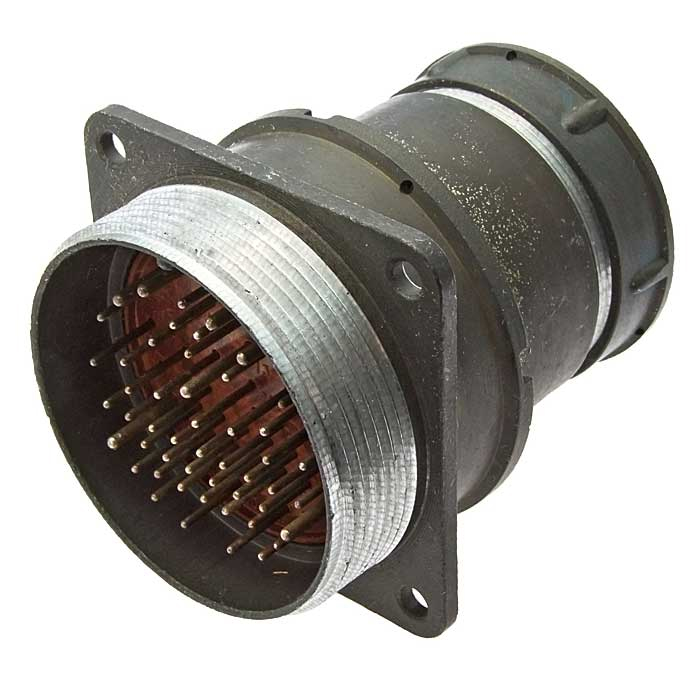

2РМТ42БПЭ30Г2В1В — это разъём приборный (период 2015–2026 гг.).

Описание

Разъём относится к серии 2РМТ, всеклиматического исполнения (В), блочный приборный (БП), с экранированием (Э).

Характеристики

• Серия: 2РМТ
• Тип разъёма: Цилиндрический, блочный приборный (панельного монтажа)
• Исполнение: Всеклиматическое (В)
• Тип корпуса: БП (блочный приборный, для монтажа на панель)
• Экранирование: Э (с экранированием)
• Типоразмер корпуса: 42
• Количество контактов: 30
• Тип контактов: Гнездо (Г) – контакты типа \"мама\" в блочной части
• Рабочее напряжение: До 560 В (переменный ток), до 700 В (постоянный ток)
• Рабочий ток на контакт: До 5 А (зависит от конфигурации и условий эксплуатации)
• Сопротивление контактов: Не более 2,5 мОм
• Сопротивление изоляции: Не менее 5000 МОм (при нормальных климатических условиях)
• Количество циклов сочленения-расчленения: Не менее 500
• Диапазон рабочих температур: От -60°C до +100°C (для всеклиматического исполнения)
• Устойчивость к вибрациям: Высокая, до 2000 Гц с ускорением до 200 м/с²
• Устойчивость к ударным нагрузкам: Высокая, многократные удары до 150 g, одиночные удары до 1000 g
• Влагозащита: Обеспечивает работоспособность при относительной влажности до 98% при температуре до +35°C
• Атмосферное давление: Работоспособен в условиях пониженного давления до 1,33·10⁻⁴ Па (10⁻⁶ мм рт. ст.)

Применение

Предназначен для работы в электрических цепях постоянного и переменного токов в приборах и оборудовании, включая условия:

• Повышенной влажности и температурных перепадов.
• Высоких механических нагрузок (вибрации, удары).
• Изменений атмосферного давления.

Широко применяется в:

• Авиационной и космической технике.
• Радиоэлектронной аппаратуре.
• Системах связи.
• Промышленном и контрольно-измерительном оборудовании.
• Наземной и морской технике.
• Автоматизированных системах управления.
