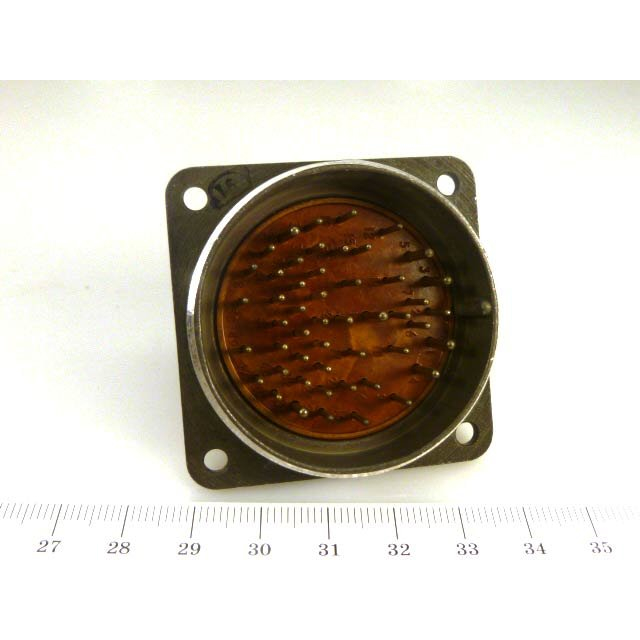

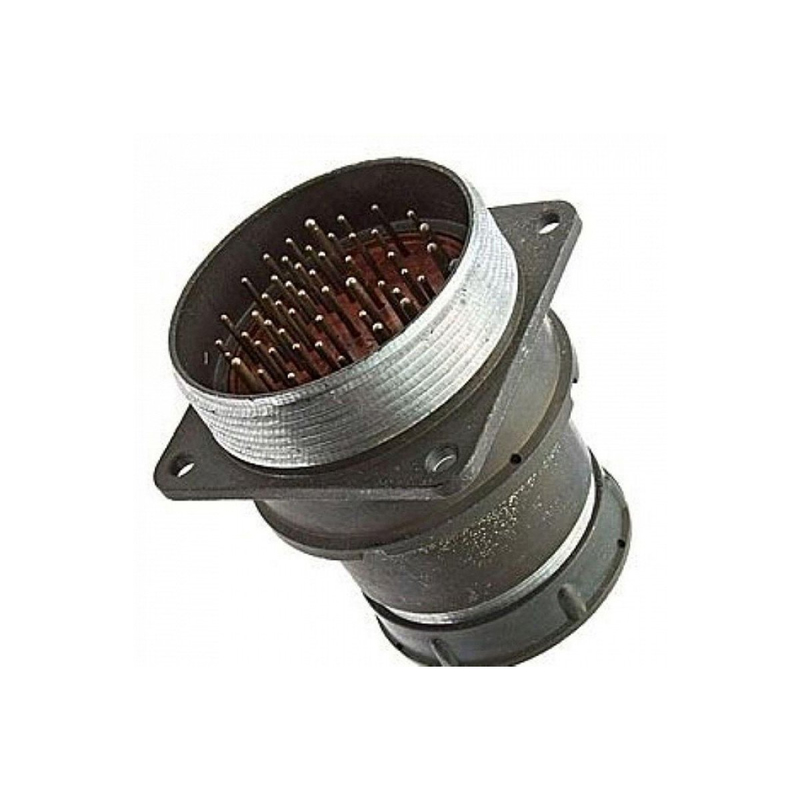

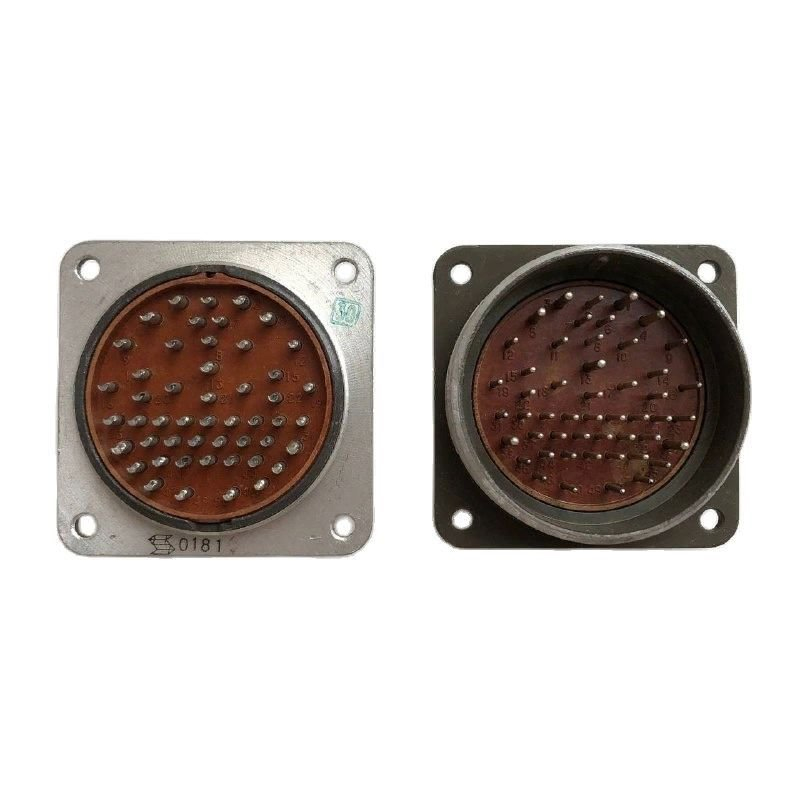

Соединитель 2РМТ42БПН50Ш2В1В «5» — это цилиндрический низкочастотный вилка блочная из серии 2РМТ, предназначенная для работы во всеклиматическом исполнении и широко применяется во внутреннем монтаже бортовой аппаратуры и стационарных устройств.

Расшифровка обозначения

• 2РМТ — серия цилиндрических низкочастотных соединителей, выполненных по отечественным техническим условиям.

• 42 — условный размер корпуса (диаметр ≈ 42 мм).

• Б — «приборный» корпус, рассчитанный на внутренний монтаж в аппаратуре.

• ПН — прямой патрубок (П) с гайкой для неэкранированного кабеля (Н).

• 50 — количество контактов в разъеме.

• Ш2 — тип вилки (Ш) с сочетанием контактов: 43 штыря Ø 1 мм и 7 штырей Ø 1,5 мм.

• В — серебряное покрытие контактов (Ag).

• 1В «5» — тропико‑ и всеклиматическое исполнение по приёмке «5» (техусловия ГЕ0.364.126ТУ), рассчитанное на тропический климат и повышенные требования по стойкости к влажности и температурным перепадам.

Основные характеристики

• Количество контактов и тип: 50 штырьковых контактов, два типоразмера: 43 шт. Ø 1 мм и 7 шт. Ø 1,5 мм.

• Материалы: корпус из алюминиевого сплава А‑22 с оксидным покрытием, изолятор из карболита, контакты из латуни ЛС59‑1 с серебряным покрытием.

• Габариты: приблизительно 49×49×67,5 мм, масса около 65 г.

• Монтаж: механический на панель через фланец с резьбовой гайкой М45×1,5, электрический монтаж пайкой.

Электрические и климатические параметры

• Токи: до 4 А на контакт Ø 1 мм и до 8 А на контакт Ø 1,5 мм; суммарная токовая нагрузка до 190 А.

• Напряжение: максимальное рабочее до 700 В, электрическая прочность изоляции около 2300 В.

• Сопротивление контактов: не более 5 мОм для Ø 1 мм и 2,5 мОм для Ø 1,5 мм.

• Климат: интервал рабочих температур от −60 до +100 °С, относительная влажность до 98% при +25 °С, исполнение В2.1 (всеклиматическое, тропикоустойчивое).

Механических и надёжностные свойства

• Соединение: резьбовое, с накидной гайкой, тип поляризации — одношпоночное.

• Прочность: рассчитан на многократные сочленения‑расчленения (до 500 циклов), способен выдерживать значительные вибрационные и ударные нагрузки (до десятков g и сотен g в зависимости от режима).

• Ресурс: минимальная наработка при максимальной температуре контакта до 80 °С — порядка 175 тыс. часов, гарантийный срок хранения до 15 лет.
