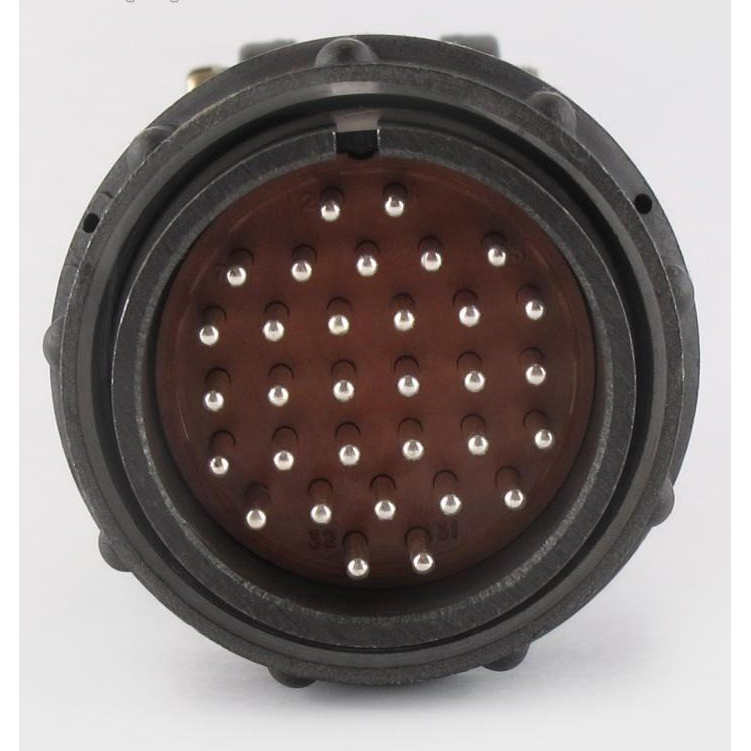

2РМТ42КПЭ30Ш2В1В Вилка кабельная

Разъём2РМТ42КПЭ30Ш2В1В — это цилиндрический низкочастотный кабельный соединитель, выполненный по серии 2РМТ, с прямым патрубком и предназначен для работы с экранированным кабелем.

Назначение и применение

Этот соединитель используется в электрических цепях постоянного и переменного тока с частотой до 3 МГц, в основном для внутреннего объемного монтажа в аппаратуре радио‑ и электронного оборудования.
Он предназначен для негерметичного монтажа при всеклиматическом исполнении согласно соответствующим техническим условиям (по конструкции близок к серии 2РМ/2РМТ по ГОСТ/ТУ).

Основные электрические параметры

• Количество контактов — 30 шт.

• Максимальное рабочее напряжение: не более 560–700 В (величины типичны для исполнения 2РМ42КПЭ/2РМТ42КПЭ).

• Максимальная токовая нагрузка на один контакт — не более 4,5 А, суммарный ток до ≈168 А при работе всех контактов.

• Сопротивление контактов — не более единиц мОм–5 мОм, а сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

• Емкость между соседними контактами — не более 6 пФ, что делает соединитель пригодным для низкочастотных и среднечастотных схем.

Конструкция и особенности

• Разъём выполнен в видекабельной вилки с прямым патрубком (КП— кабельная прямая,Э— для экранированного кабеля).

• Корпус изготавливается из металла с резьбовой фиксацией, обеспечивается достаточно надежная механическая прочность и многократная коммутация (до ≈500 сочленений‑расчленений).

• Контакты покрыты золотом или серебром, что обеспечивает хорошую коррозионную стойкость и стабильное переходное сопротивление.

Условия эксплуатации

Соединитель рассчитан на работу в температурном диапазоне, характерном для всеклиматического исполнения (включая УХЛ‑категорию), с температурой теплостойкости до 100 °C и гарантированным сроком сохраняемости порядка 10–15 лет.
Он подходит для монтажа в стационарных и возимых устройствах, где важны надежная экранировка кабеля и стабильное электрическое соединение при вибрациях и ударных нагрузках.
