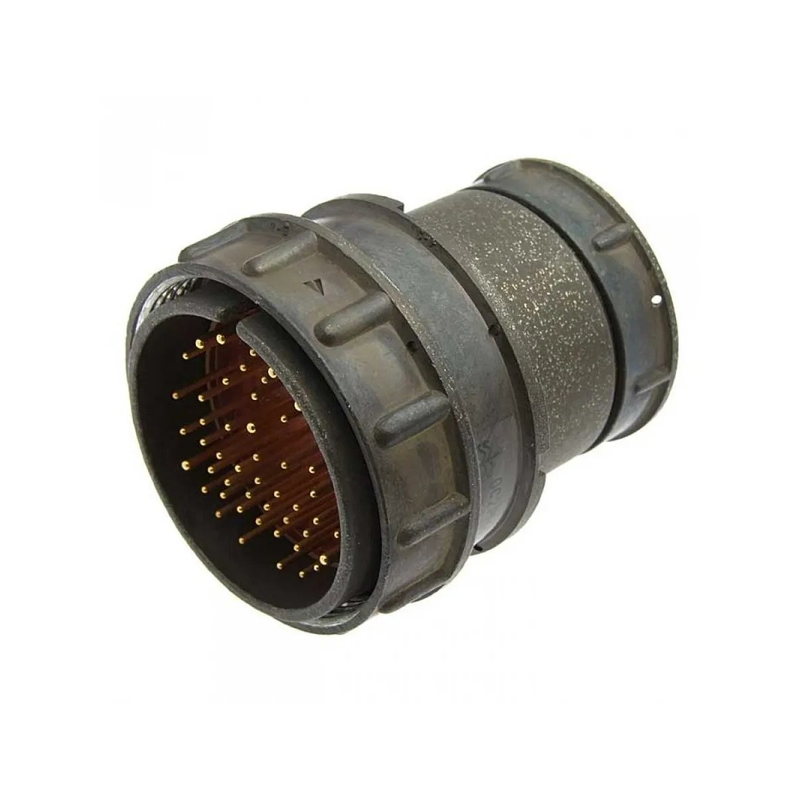

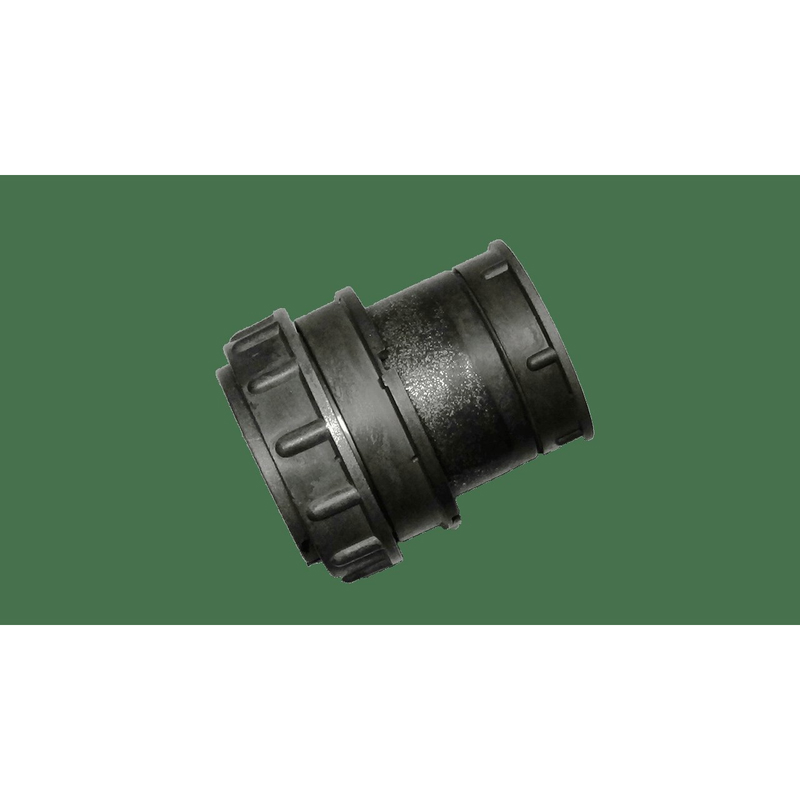

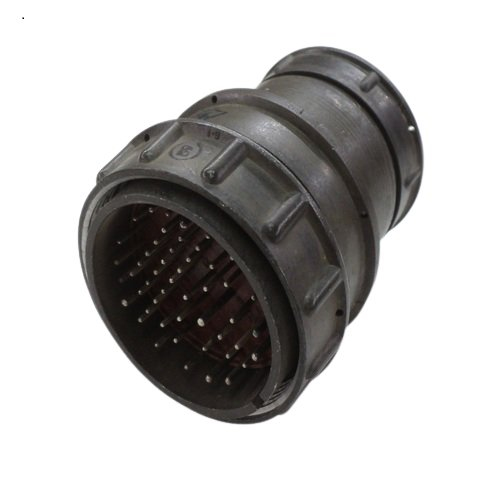

2РМТ42КПЭ50Ш2В1В «5» — это кабельная вилка из серии 2РМТ, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она относится к всеклиматическому, тропико‑устойчивому исполнению и используется при объемном монтаже с пайкой проводников.

Расшифровка обозначения

• 2РМТ — серия круглых негерметичных соединителей для электрических цепей.

• 42 — условный диаметр корпуса вилки (около 42 мм).

• К — кабельный корпус, монтируемый на кабель.

• П — прямой патрубок.

• Э — гайка и конструкция для экранированного кабеля.

• 50 — 50 контактов в разъеме.

• Ш — вилка (штекер).

• 2 — сочетание контактов (обозначение компоновки).

• В — серебряное покрытие контактов.

• 1 — теплостойкость до +100 °C.

• В1В — всеклиматическое исполнение В2.1 по ГОСТ 15150‑69.

• «5» — приёмка/категория качества по конкретным ТУ (ГЕ0.364.126ТУ для приёмки «5»).

Основные технические особенности

• Рабочее напряжение — до 560–700 В постоянного или переменного тока в зависимости от конкретного исполнения.

• Токовая нагрузка на одиночный контакт (диам. 1 мм) — до 4 А, на контакт 1,5 мм — до 8 А; суммарный ток соединителя может достигать порядка 190 А.

• Диапазон рабочих температур — примерно от −60 °C до +100 °C, с сохраняемостью и наработкой в десятки тысяч часов и нескольких сотен сочленений.

• Разъем рассчитан на применение в сложных условиях: вибрация, перепады давления, повышенная влажность, а также в экранированных кабелях благодаря конструкции патрубка и гайки.

Применение

Такой разъем типично используется в промышленной автоматике, электронике, радио‑ и телекоммуникационном оборудовании, а также в системах управления, где требуется надежное, многоконтактное соединение в жестком климате и при вибрационных нагрузках. Изделия серии 2РМТ рассчитаны на длительную эксплуатацию и часто применяются во всеклиматическом исполнении, в том числе в военной и оборонной технике.
