2РМТ42КПН50Ш2В1В

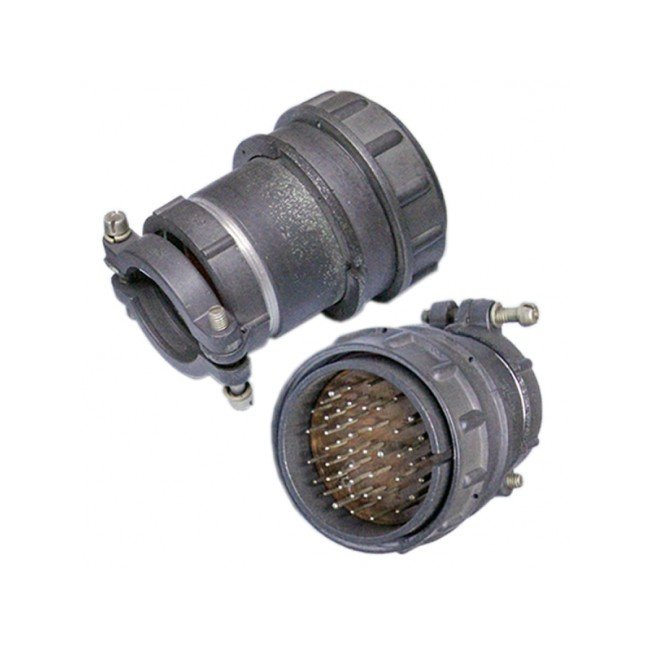

2РМТ42КПН50Ш2В1В — это низкочастотный цилиндрический разъём серии 2РМТ, выполненный в виде кабельной вилки с прямым патрубком для неэкранированного кабеля, всеклиматического исполнения и серебряным покрытием контактов.

Назначение и область применения

Разъём предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц, в том числе в условиях объемного монтажа.
Он используется в промышленной, военной и транспортной технике, где требуются надёжные всеклиматические негерметичные соединители низкой частоты.

Конструкция и маркировка

• 2РМТ — тип цилиндрического низкочастотного соединителя, тропикоустойчивого, с резьбовой фиксацией.

• К — кабельный корпус, П — прямой патрубок, Н — гайка для неэкранированного кабеля.

• 50 — количество контактов, Ш — вилка, В — серебряное покрытие контактов, 2В1 — всеклиматическое исполнение по ГОСТ.

Основные электрические характеристики

• Максимальное рабочее напряжение — до 700 В.

• Токовая нагрузка:

  • на одиночный контакт диаметром 1,0 мм — до 4 А;

  • на одиночный контакт диаметром 1,5 мм — до 8 А;

  • суммарный ток на соединитель — до 190 А.

• Сопротивление контакта — не более 5 мОм (для 1,0 мм) и 2,5 мОм (для 1,5 мм).

• Сопротивление изоляции — не менее 5000 МОм; ёмкость между контактами — не более 6 пФ.

Эксплуатационные параметры

• Диапазон температур среды — от –60 °С до +100 °С.

• Теплостойкость — до 100 °С, что позволяет применять разъём в условиях повышенных температур.

• Давление — работоспособен в диапазоне от пониженного (около 1,2×10⁴ Па) до повышенного рабочего давления порядка 50,6×10⁴ Па.
