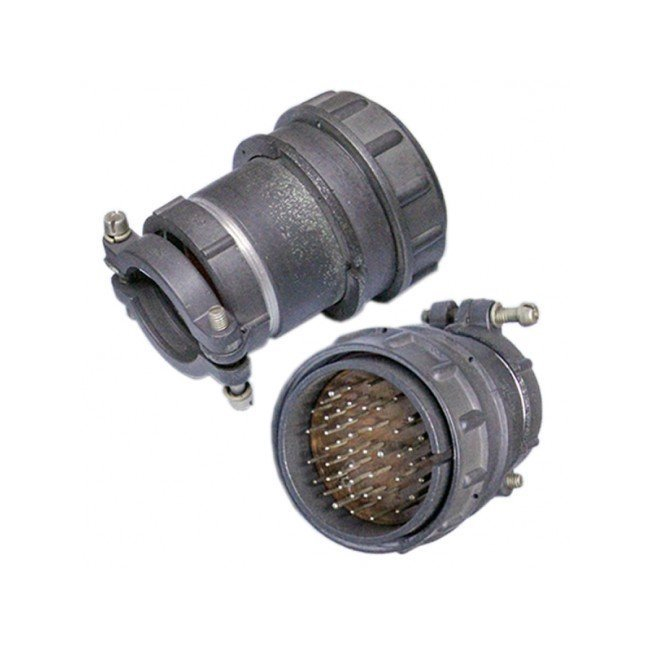

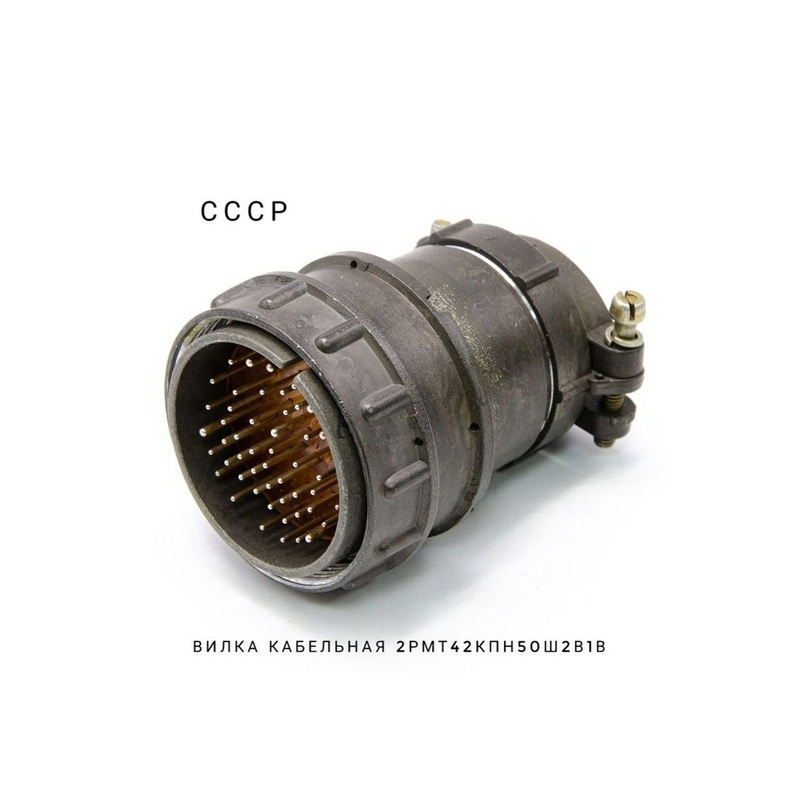

Соединитель 2РМТ42КПН50Ш2В1В «ОС» — это кабельная вилка низкочастотного цилиндрического разъёма типа 2РМТ, предназначенная для работы в электрических цепях постоянного и переменного тока (до примерно 3 МГц) в сложных климатических и вибрационных условиях. Буква «ОС» в обозначении указывает на категорию качества и уровень приёмки (по ТУ ГЕ0.364.126ТУ и бР0.364.045ТУ), что важно для ответственных применений в радиоэлектронной аппаратуре.

Назначение и конструкция

Этот соединитель относится к ряду 2РМТ и используется для межблочного и внутриблочного монтажа в кабельных и приборных линиях, в том числе в блоках РЭА, где требуется высокая вибропрочность и климатостойкость. Вилка 2РМТ42КПН50Ш2В1В имеет кабельный корпус (К), прямой патрубок (П), резьбовую фиксацию и рассчитана на 50 контактов в комбинации 2 (разное число «штырей» и «гнёзд»).

Климатические и механические условия

Разъём выполнен во всеклиматическом исполнении В2.1 по ГОСТ 15150‑69, допускает работу в диапазоне температур от −60 °C до +100 °C, а при смене температур — от +180 °C до −60 °C. Он рассчитан на повышенную влажность (до 98% при +35 °C), пониженное и повышенное давление, а также на линейное ускорение до 2000 м/с², многократные удары до 1000 м/с² и одиночные удары до 5000 м/с².

Электрические параметры

Номинальное рабочее напряжение — до 700 В, электрическая прочность изоляции обеспечивается порядка 1850…2300 В в зависимости от напряжения цепи. Сопротивление изоляции не менее 5000 МОм, ёмкость между контактами не более 6 пФ, а сопротивление контактов — порядка 2,5…5 мОм в зависимости от диаметра (1 мм или 1,5 мм).

Токовая нагрузка и покрытие контактов

Для отдельных контактов диаметром 1 мм допустимая токовая нагрузка около 4 А, для 1,5 мм — около 8 А, суммарный ток на соединитель достигает примерно 190 А. Контакты, как правило, имеют серебряное покрытие (буква «В» в обозначении), что обеспечивает хорошую проводимость и устойчивость к окислению.
