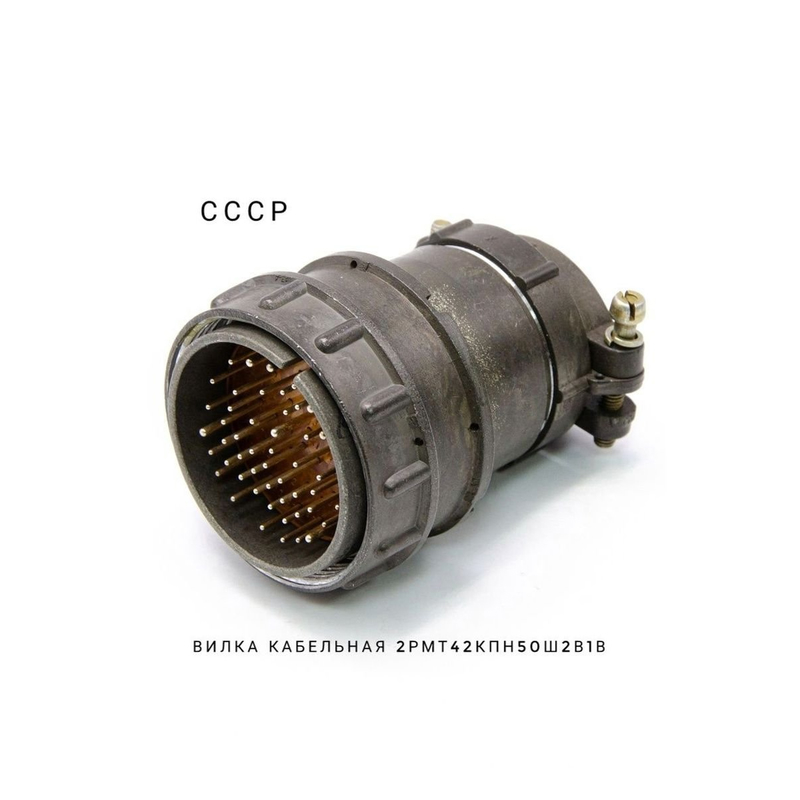

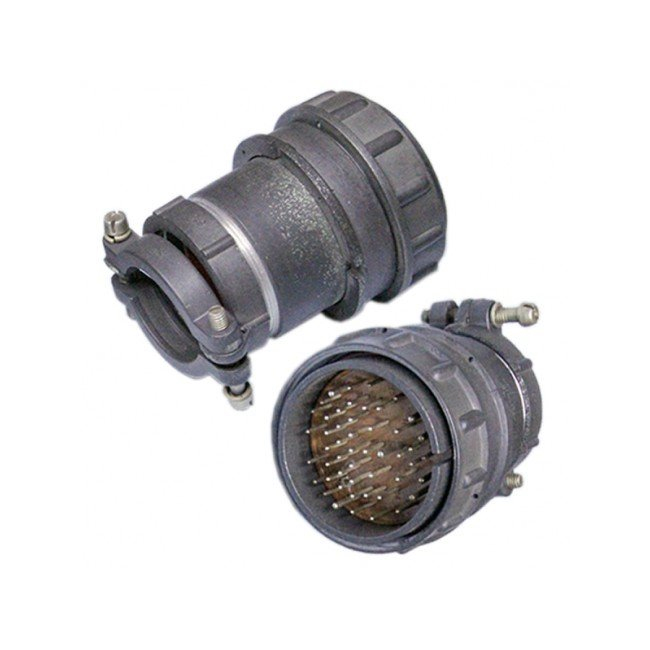

2РМТ42КПН50Ш2В1В Вилка кабельная

2РМТ42КПН50Ш2В1В — это кабельная вилка серии 2РМТ (современный вариант разъёмов типа 2РМ) с прямым патрубком под неэкранированный кабель, предназначенная для силового и сигнального монтажа в бортовых и стационарных электроустановках.

Назначение и применение

• Используется в цепях постоянного и переменного тока с частотой до порядка 3 МГц, в основном для объемного (борта) монтажа в радиоэлектронной и промышленной аппаратуре.

• Относится к негерметичным всеклиматическим соединителям, рассчитанным на эксплуатацию во внутренних помещениях и в условиях широкого рабочего диапазона температур (примерно от −60 °C до +100 °C).

Расшифровка обозначения

• 2РМТ — тип соединителя (отечественный штепсельный разъём повышенной надёжности).

• 42 — условный размер корпуса (динамический диаметр корпуса и рядность контактов).

• К — корпус кабельного типа (вилка, кабельная вставка).

• П — прямой патрубок (вход кабеля расположен по оси корпуса).

• Н — гайка патрубка под неэкранированный кабель.

• 50 — число контактов в корпусе.

• Ш2 — вариант контактной части (штыревая вилка, 2‑я версия).

• В1В — покрытие контактов серебром (В1) и дополнительная климатическая/конструктивная модификация (В).

Основные электрические параметры

• Максимальное рабочее напряжение — до 700 В (у части модификаций может указываться 560 В как базовое).

• Токовая нагрузка:

  • до 4 А на контакт диаметром 1 мм,

  • до 8 А на контакт диаметром 1,5 мм,

  • суммарно до примерно 190 А на весь соединитель.

• Сопротивление контакта: не более 5 мОм для 1‑мм контактов и не более 2,5‑5 мОм для 1,5‑мм контактов.

• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

• Ёмкость между соседними контактами — не более 6 пФ.

• Электрическая прочность изоляции: единицы киловольт при испытательном напряжении (например, порядка 1,8–2,3 кВ в зависимости от уровня рабочего напряжения).

Механические и эксплуатационные особенности

• Корпус кабельной вилки рассчитан на многократные включения‑отключения и механические удары (импульсные нагрузки порядка 1000 м/с², длительностью 1–5 мс).

• Соединитель выполнен в всеклиматическом исполнении по соответствующим техническим условиям (ГЕ0.364.126 ТУ и другим связанным документам), обеспечивая сохранение параметров при вибрациях, перепадах температур и влажности.
