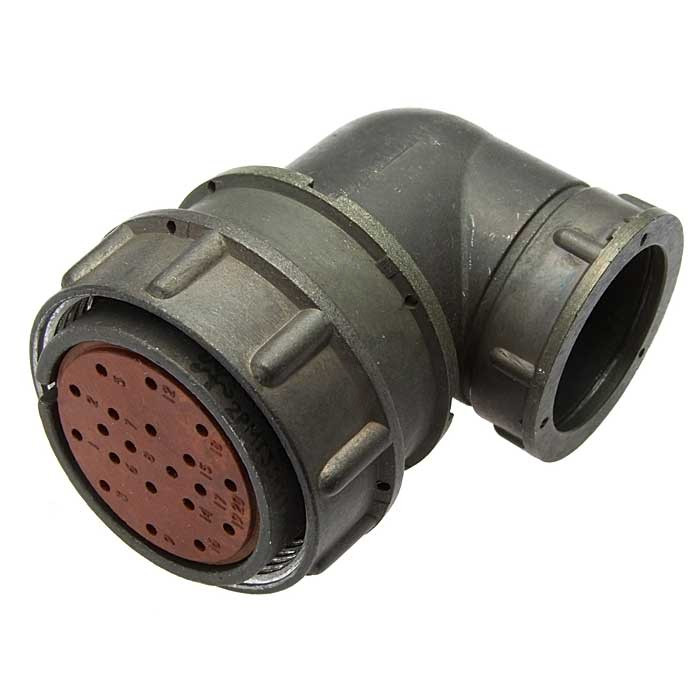

2РМТ42КУЭ30Г2В1В — это электрический цилиндрический низкочастотный негерметичный разъём серии 2РМТ. Модель выпускалась

Описание

Разъём 2РМТ42КУЭ30Г2В1В представляет собой кабельный угловой (КУЭ) корпус, предназначенный для экранированного кабеля, с посадочным диаметром 42 мм. Он оснащен 30 гнездовыми (розеточными) контактами диаметром 1 мм, имеющими серебряное покрытие (код 2). Этот разъём разработан для обеспечения надёжного соединения электрических цепей в широком спектре электро- и радиоаппаратуры как общего, так и специального назначения.

Характеристики

• Серия: 2РМТ (усовершенствованная серия разъёмов 2РМ)
• Тип корпуса: Кабельный угловой, экранированный (КУЭ), предназначен для монтажа на кабель
• Посадочный диаметр (условный): 42 мм
• Количество контактов: 30
• Тип контактов: Гнездовые (розетка)
• Диаметр контактов: 1 мм
• Покрытие контактов: Серебро
• Материал корпуса: Алюминиевый сплав с антикоррозионным покрытием
• Материал изолятора: Фенопласт (карболит) или аналогичный термореактивный диэлектрик
• Номинальное рабочее напряжение: До 500 В (переменное, частотой до 3 МГц); до 700 В (постоянное)
• Номинальный рабочий ток на контакт: До 5 А
• Сопротивление контактов: Не более 2,5 мОм
• Сопротивление изоляции: Не менее 5000 МОм
• Механическая износостойкость: Не менее 500 циклов сочленений-расчленений
• Виброустойчивость: Выдерживает вибрации в диапазоне частот до 200 Гц при ускорении до 100 м/с²
• Ударопрочность: Выдерживает одиночные удары с ускорением до 500 м/с²
• Климатическое исполнение: В2.1 по ГОСТ 15150-69 (всеклиматическое, для внутренней установки)
• Диапазон рабочих температур: От -60 до +100 °С
• Степень защиты: В сочленённом состоянии обычно соответствует IP54 для серии 2РМТ, что обеспечивает защиту от пыли и брызг воды.

Применение

Разъёмы серии 2РМТ, в том числе модель 2РМТ42КУЭ30Г2В1В, используются для коммутации цепей постоянного и переменного тока частотой до 3 МГц. Их конструктивная надёжность, устойчивость к механическим воздействиям и широкому диапазону температур делают их незаменимыми для применения в жёстких условиях эксплуатации.

Они находят широкое применение в следующих областях:

• Промышленное оборудование: Используются в станках с ЧПУ, производственных линиях, системах автоматизации и управления, где требуется стабильное и защищённое электрическое соединение.
• Военная и специальная техника: Применяются в авиационной, наземной, морской и космической технике благодаря высоким показателям надёжности, вибро- и ударостойкости, а также соответствию специфическим стандартам.
• Радиотехническая и электронная аппаратура: В различных устройствах связи, радиолокации, навигации, системах измерения и контроля.
• Транспортная отрасль: Используются в электрооборудовании железнодорожного транспорта, судов, специализированной автотехники.
• Медицинское оборудование: В диагностических и терапевтических аппаратах, требующих надёжных электрических соединений.

Модель 2РМТ42КУЭ30Г2В1В предназначена для внутренней установки и может эксплуатироваться в широком диапазоне температур от -60 до +100 °С, что подтверждает её универсальность и пригодность для использования в различных климатических зонах.
