Микросхемы К155ИР32 представляют собой 4 регистра на 4 разряда с открытым коллекторным выходом. Они содержат 388 интегральных элементов. Микросхемы К155ИР32 разработаны для использования в радиоэлектронной аппаратуре общего назначения. Основные параметры и характеристики:

• Корпус Микросхемы К155ИР32 имеют корпус типа 238.16-2, а весят они не более 2 г .
• Напряжение питания Номинальное напряжение питания составляет 5 В ± 5% .
• Выходное напряжение Выходное напряжение низкого уровня ? 0,4 В. Напряжение на антизвонном диоде ? -1,5 В .
• Входной ток Входной ток низкого уровня ? -1,6 мА, а входной ток высокого уровня ? 0,04 мА. Входной пробивной ток ? 1 мА .
• Выходной ток Выходной ток высокого уровня ? 0,03 мА .
• Потребление тока Ток потребления ? 150 мА .
• Мощность Потребляемая статическая мощность на 1 разряд ? 49,2 мВт .
• Задержка распространения при включении От входа разрешения считывания ? 30 нс, от входа разрешения записи ? 45 нс .
• Задержка распространения при выключении От входа разрешения считывания ? 15 нс, от входа разрешения записи ? 40 нс .
• Время задержки распространения при включении от информационного входа ? 45 нс, при выключении от информационного входа ? 30 нс. Время задержки распространения при включении от входа адреса считывания ? 40 нс, при выключении от входа адреса считывания ? 35 нс .
• Аналоги Зарубежным аналогом микросхемы К155ИР32 является регистр SN74170 Texas Instruments, Inc .

Назначение выводов:
1 - вход информационный D1;
2 - вход информационный D2;
3 - вход информационный D3;
4 - вход адреса считывания RB;
5 - в

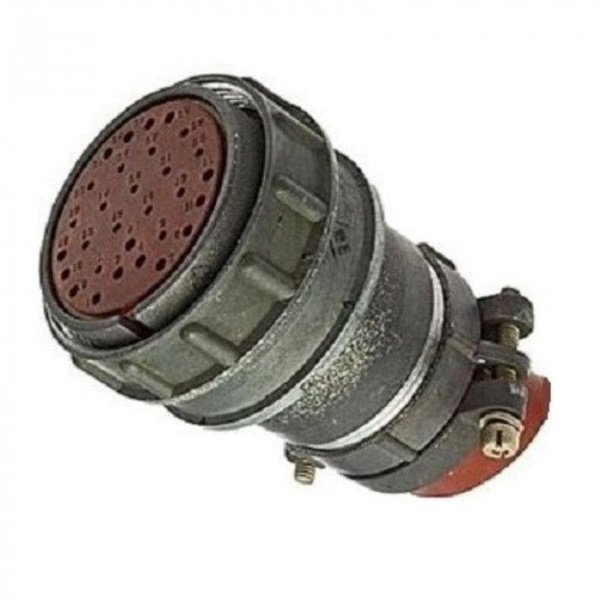

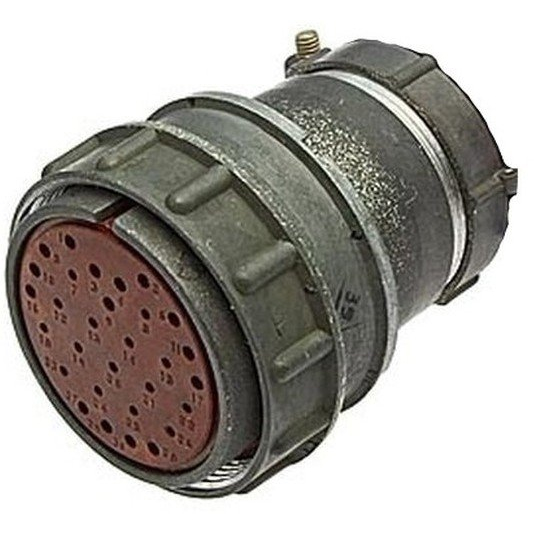

Разъем 2РМТ42КПН30Г2В1В ВП Элекон представляет собой низкочастотный цилиндрический разъем, предназначенный для использования в электрических цепях. Он используется в различных областях, включая промышленные и энергетические системы.

Основные характеристики

• Тип разъема : Низкочастотный цилиндрический.
• Количество контактов : 2.
• Исполнение : Всеклиматическое, что позволяет использовать его в различных климатических условиях.
• Покрытие контактов : Обычно используется серебряное покрытие для повышения проводимости и защиты от коррозии.
• Рабочая температура : Разъем способен функционировать в широком диапазоне температур, что делает его универсальным для различных применений.

Конструктивные особенности

• Сочленение : Резьбовое, что обеспечивает надежное соединение и легкость в монтаже.
• Поляризация корпусов : Одношпоночная, что предотвращает неправильное подключение разъема.
• Материалы : Используются высококачественные материалы, обеспечивающие долговечность и надежность работы.

Области применения

Разъем 2РМТ42КПН30Г2В1В широко применяется в:

• Электрических цепях постоянного и переменного тока.
• Системах автоматизации и управления.
• Промышленных установках и оборудовании.

Этот разъем является важным компонентом для обеспечения надежной и безопасной передачи электрической энергии в различных устройствах и системах.
