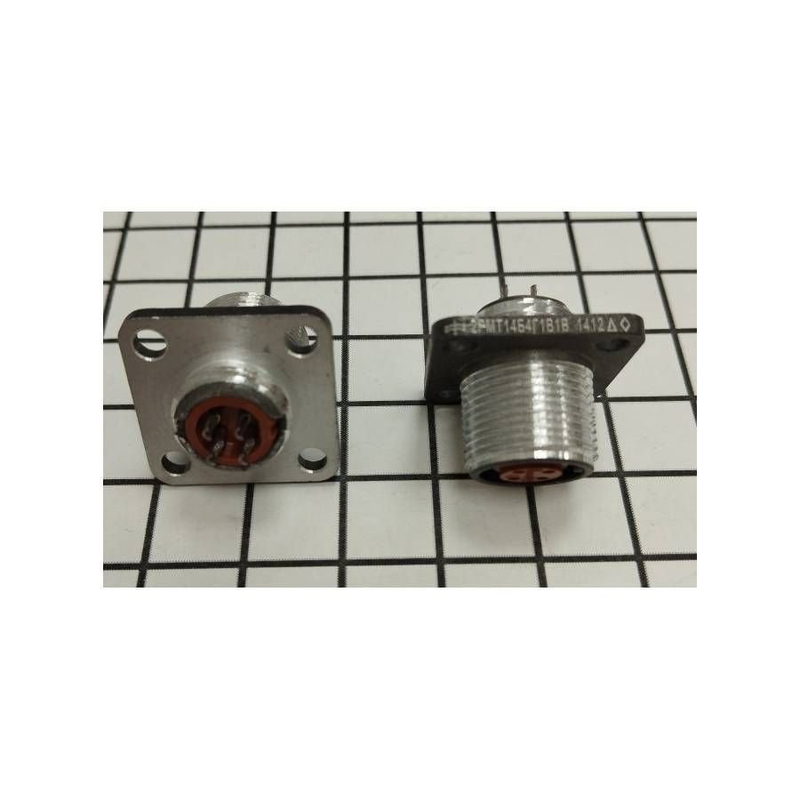

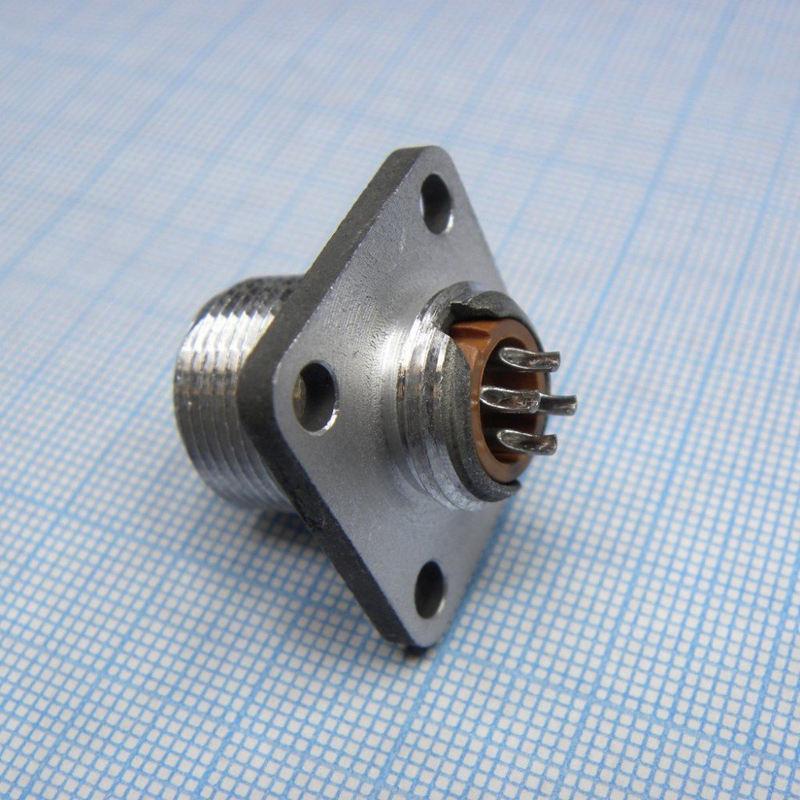

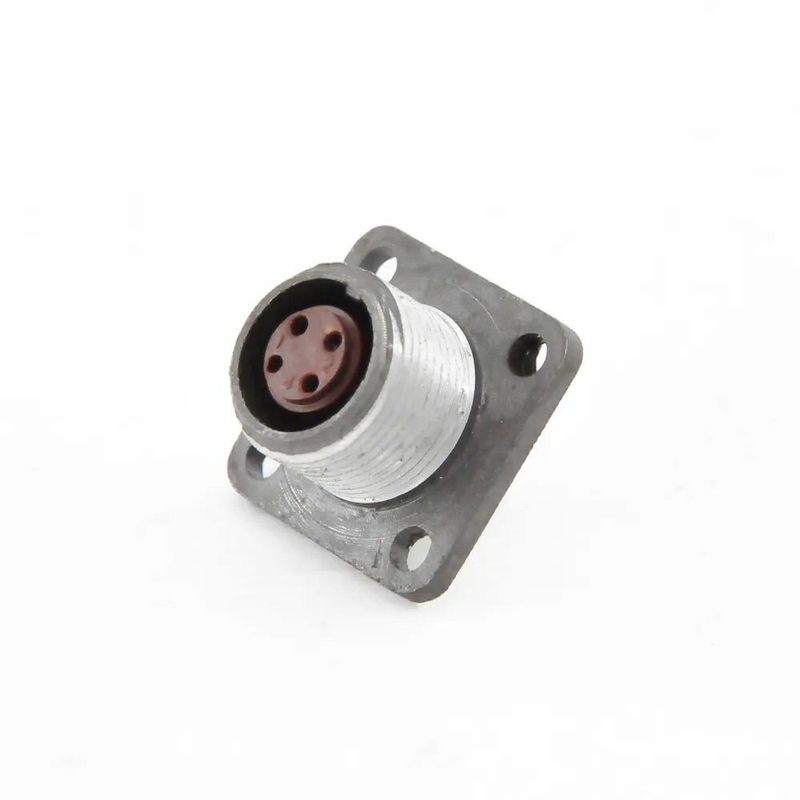

Соединитель 2РМТ14Б4Г1В1В представляет собой цилиндрический низкочастотный негерметичный разъем, предназначенный для работы в электрических цепях как постоянного, так и переменного тока. Он может функционировать при частотах до 3 МГц и напряжении до 700 В (амплитудное значение) с рабочим током до 36 А на контакт.

Основные характеристики

• Тип соединителя: Цилиндрический, низкочастотный, негерметичный, блочного исполнения.
• Механизм сочленения: Байонетный замок, обеспечивающий быструю и надежную фиксацию, устойчивость к вибрациям и ударам.
• Количество контактов: 4 контакта.
• Тип контактов: Гнездовые (розетка), обеспечивающие надежное электрическое соединение.
• Рабочее напряжение: До 700 В (амплитудное значение).
• Рабочий ток: До 36 А на контакт.
• Рабочая частота: До 3 МГц.
• Материалы:
  • Корпус: Алюминиевый сплав с защитным покрытием (например, кадмированием или никелированием) для обеспечения прочности, коррозионной стойкости и электромагнитного экранирования.
  • Контакты: Латунь с золотым или серебряным покрытием для минимизации переходного сопротивления и обеспечения надежности.
  • Изоляторы: Высококачественные диэлектрические материалы (например, фенопласт или резина) для обеспечения электрической изоляции.
• Монтаж: Блочная часть (для установки на панель/шасси), контакты под пайку.
• Эксплуатационные условия:
  • Температурный диапазон: Широкий, как правило, от -60°C до +100°C.
  • Виброустойчивость и ударопрочность: Высокая, соответствует требованиям промышленной и военной аппаратуры.
  • Влажность: До 98% при +35°C (негерметичное исполнение подразумевает ограниченную защиту от прямого попадания воды).
  • Степень защиты: Обычно соответствует IP54 в сочлененном состоянии, что обеспечивает защиту от пыли и брызг воды.
• Износостойкость: Не менее 500 циклов сочленения-расчленения.
• Размер корпуса: 14 (относится к габаритному размеру корпуса соединителя).

Области применения

• Промышленное оборудование: Станки, производственные линии, робототехника, системы автоматизации и управления.
• Измерительная аппаратура: Лабораторное и полевое оборудование, тестовые стенды, датчики.
• Энергетическое оборудование: Системы распределения питания, источники бесперебойного питания, преобразователи.
• Средства связи: Низкочастотные линии связи, коммутационное оборудование, радиостанции (не ВЧ).
• Специальная техника: Транспортные средства, сельскохозяйственная техника, строительное оборудование, где требуется надежное соединение в условиях вибрации и умеренной загрязненности.
• Медицинская техника: Диагностическое оборудование (не требующее стерильности и герметичности).
• Компьютерные системы: Внутренние и внешние соединения питания и управления в промышленных компьютерах.
