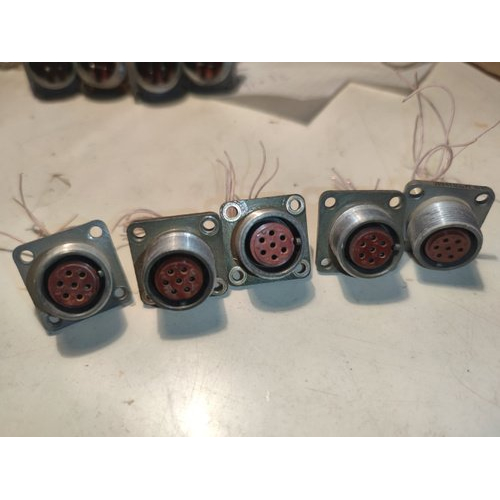

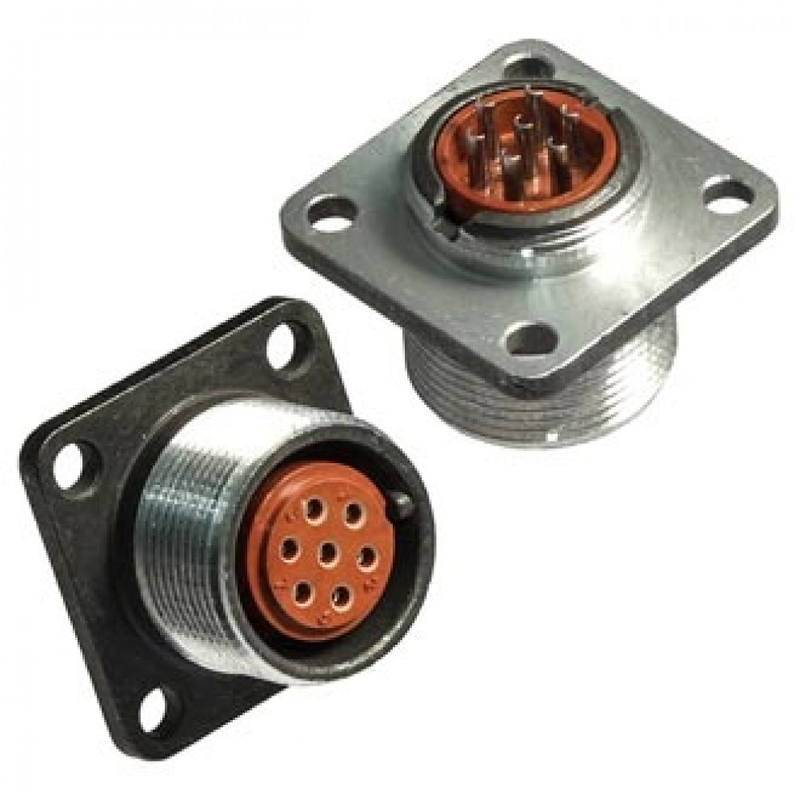

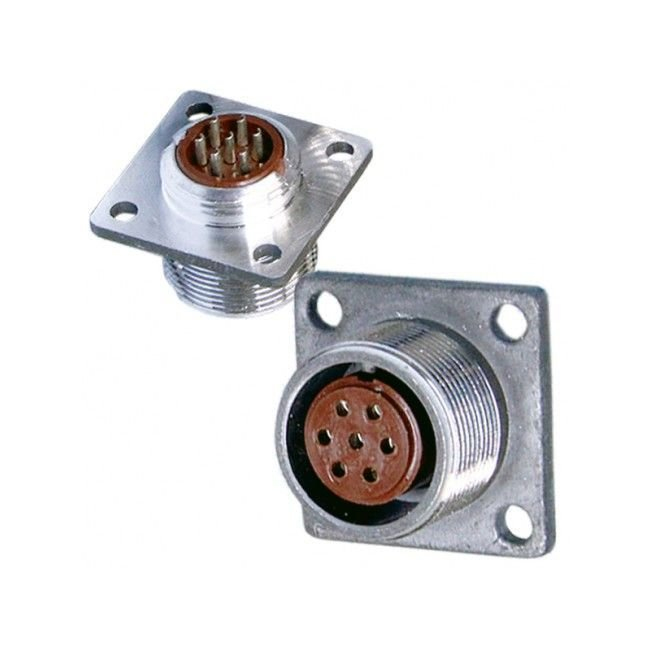

2РМТ18Б7Г1В1В — это блочная розетка цилиндрического низкочастотного соединителя серии 2РМТ, произведённая заводом « Элекон» (Казань).

Производство

Изделие выпускалось заводом « Элекон» в соответствии с ТУ ГЕ0.364.126ТУ, с датами изготовления в диапазоне 2000–2009 годов (конкретно 2015–2026 не указано).

Конструкция

Розетка блочного типа предназначена для внутреннего монтажа на панель методом пайки, с корпусом из алюминиевого сплава, изолятором из карболита и 7 контактами диаметром 1 мм (латунь ЛС59-1 с серебряным покрытием). Разъём имеет одношпоночную поляризацию и резьбовое соединение (M20х1).

Электрические характеристики

• Рабочее напряжение: до 350 В (постоянный ток); до 560 В (амплитудное значение переменного тока).
• Рабочий ток на контакт: 5 А.
• Сопротивление контактов: не более 2.5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Электрическая прочность изоляции: 1800 В (эффективное значение).

Климатические и механические характеристики

• Рабочая температура окружающей среды: от -60°C до +100°C.
• Повышенная относительная влажность: до 98% при температуре до +35°C.
• Вибрационные нагрузки: диапазон частот до 5000 Гц с ускорением до 200 м/с².
• Ударные нагрузки: многократные до 1500 м/с²; одиночные до 5000 м/с².
• Атмосферное пониженное давление: до 1.33 × 10⁻⁴ Па.
• Количество циклов сочленений-расчленений: не менее 500.

Применение

Используется в электрических цепях постоянного и переменного тока (до 3 МГц) для приборного монтажа в различных устройствах.

Благодаря своим прочным характеристикам и высокой надежности, разъёмы серии 2РМТ широко применяются в:

• Авиационной и космической технике.
• Радиоэлектронной аппаратуре.
• Промышленном оборудовании.
• Военной технике.
• Измерительной и испытательной аппаратуре.
• Судостроении и морской технике.
