2РТ28П2НШ7А

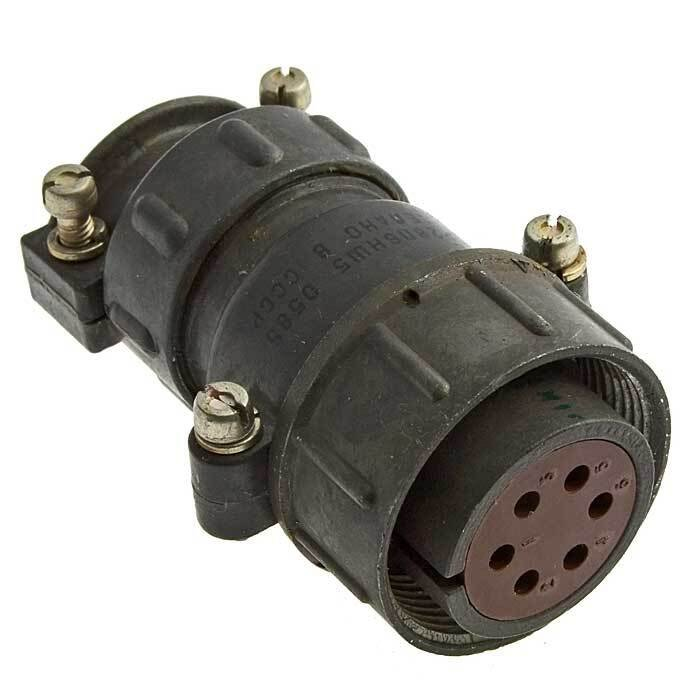

2РТ28П2НШ7‑А — это негерметичный электрический соединитель типа 2РТ с условным размером корпуса 28, выполненный в виде кабельной розетки (или вилки) общего назначения для радиоэлектронной и радиотехнической аппаратуры.

Основное назначение

Соединитель 2РТ28П2НШ7‑А предназначен для создания разъёмных соединений в стационарной и подвижной аппаратуре, в том числе при повышенных механических нагрузках и в условиях УХЛ‑климатики (внутренний и наружный монтаж при защите от пыли и воды потребителем).

Расшифровка обозначения

Расшифровка условного обозначения типична для серии 2РТ:

• 2РТ — тип разъёма (приборный/кабельный).

• 28 — условный размер корпуса.

• П — конструктив с прямым патрубком.

• 2 — количество контактов.

• Н — предназначен для неэкранированного кабеля.

• Ш — часть соединителя «розетка» (или вилка для приборной части).

• 7 — сочетание контактов (2 контакта диаметром 3,5 мм).

• А — обозначение материала изолятора.

Электрические характеристики

• Рабочий ток на соединитель — до 50 А.

• Максимальное рабочее напряжение постоянного тока — не более 700 В.

• Диаметр контактов — 3,5 мм, покрытие — серебро, сопротивление контакта — не более 0,75 мОм.

• Сопротивление изоляции в нормальных климатических условиях — не менее 1000 МОм.

Механические и эксплуатационные параметры

• Количество сочленений‑расчленений — не менее 500 циклов.

• Минимальная наработка — порядка 1000 часов.

• Срок сохраняемости изделия — не менее 20 лет.

• Соединитель рассчитан на воздействие вибрации и ударных нагрузок (единичных и многократных механических ударов), что позволяет применять его в условиях подвижных объектов и виброопасных мест.
