Описание

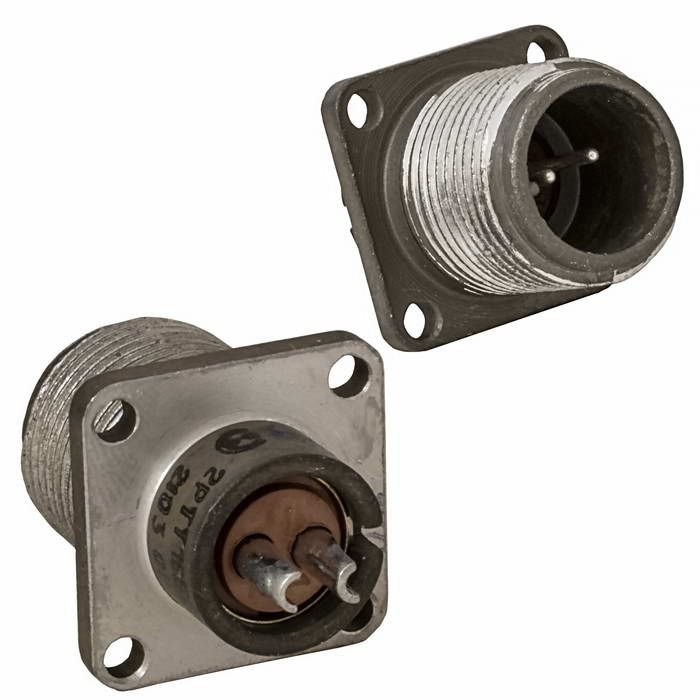

2РТТ16БПЭ2Г3В — это разъём (маркировка 2015г «5» указывает на год и код партии). Он относится к серии пылебрызгозащищённых соединителей всеклиматического исполнения.
Описание конструкции
Разъём блочный (Б), кабельный с прямым патрубком (П) для экранированного кабеля (Э), розетка (Г) с сочетанием контактов 3. Сочленение резьбовое, поляризация одношпоночная, покрытие контактов — серебро.
Характеристики
- Тип разъёма: Герметичный, пылебрызгозащищённый, всеклиматического исполнения.
- Тип монтажа: Блочный (для установки на панель), кабельный (для прямого подключения к экранированному кабелю).
- Количество контактов: 3.
- Тип контакта: Розетка (Г).
- Сочленение: Резьбовое, обеспечивает надёжное соединение.
- Поляризация: Одношпоночная, предотвращает неправильное сочленение.
- Покрытие контактов: Серебро, обеспечивает низкое переходное сопротивление и высокую коррозионную стойкость.
- Рабочее напряжение: До 250 В (эффективное значение).
- Рабочий ток на контакт: Зависит от диаметра контакта, типично до 25 А.
- Рабочая частота: До 3 МГц.
- Диапазон рабочих температур: От -60°C до +100°C (характерно для всеклиматического исполнения).
- Минимальная наработка: Не менее 10 000 часов.
- Количество циклов сочленения-расчленения: Не менее 500.
- Сопротивление контактов: Не более 2,5 мОм.
- Сопротивление изоляции: Не менее 5000 МОм (в нормальных климатических условиях).
Применение
Предназначен для работы в электрических цепях постоянного и переменного тока (до 3 МГц) в радиоэлектронной и радиотехнической аппаратуре общего назначения. Благодаря пылебрызгозащищённому и всеклиматическому исполнению, а также резьбовому сочленению, обеспечивающему высокую надёжность и виброустойчивость, разъём широко применяется в:
- Промышленном оборудовании, системах автоматизации и управления.
- Измерительной, контрольно-испытательной и медицинской аппаратуре.
- Средствах связи и телекоммуникационном оборудовании.
- Транспортных средствах: автомобильном, железнодорожном, водном и авиационном транспорте (для некритических систем).
- Оборудовании, эксплуатируемом в условиях повышенной влажности, запылённости или широкого диапазона температур.
- Во внутреннем и внешнем монтаже различной аппаратуры, требующей защиты соединений от внешних воздействий.
