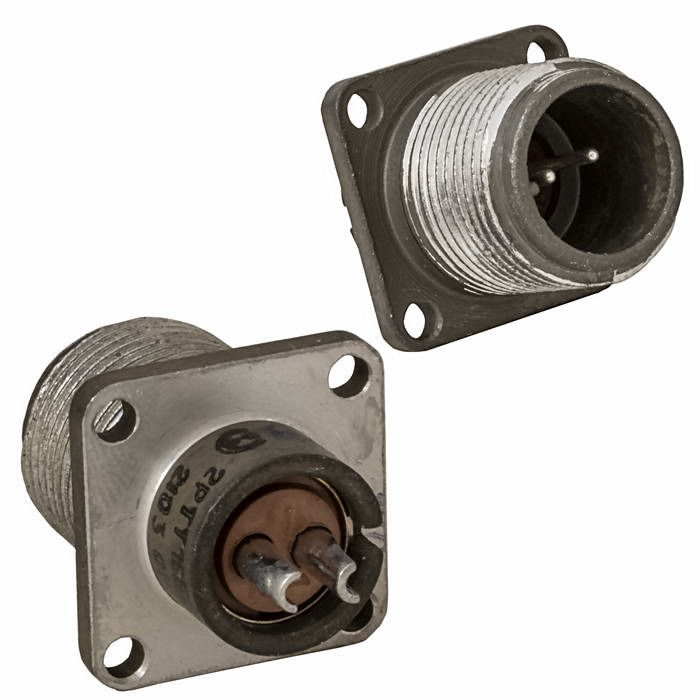

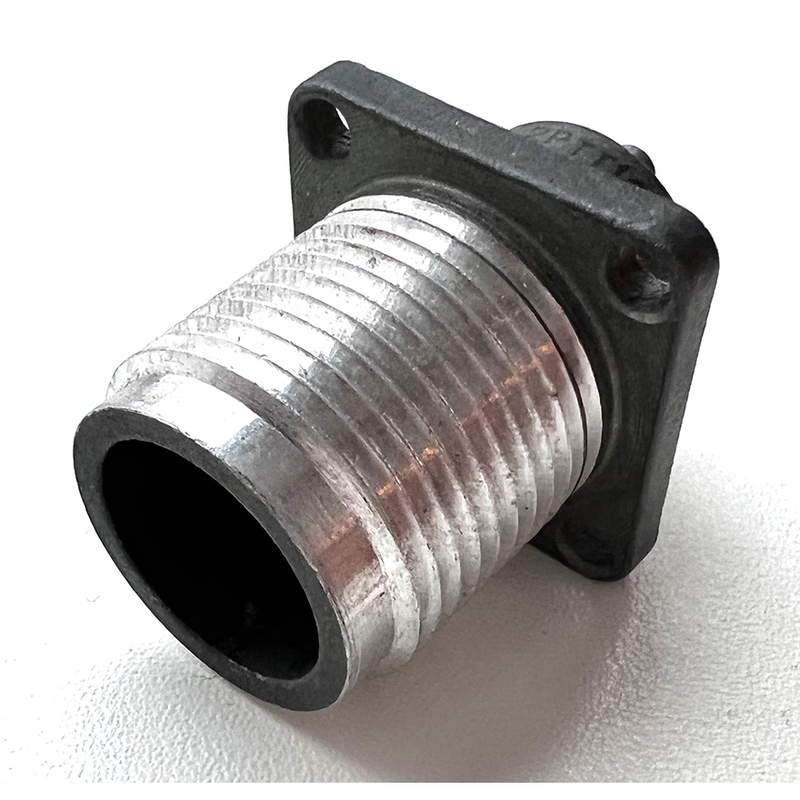

2РТТ16БПЭ2Ш3В — это разъём пылебрызгозащищённого типа по ТУ ГЕ0.364.120ТУ (ВП-приёмка).

Описание

Разъём входит в серию 2РТТ, предназначенную для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В.

Характеристики

• Диапазон рабочих температур: от -60°C до +100°C
• Максимальное рабочее напряжение: до 850 В
• Максимальная рабочая частота переменного тока: до 3 МГц
• Номинальный ток на контакт: до 10 А (для данного типоразмера и сочетания контактов)
• Виброустойчивость: до 5000 Гц с ускорением до 200 м/с²
• Устойчивость к механическим ударам:
  • Одиночного действия: до 1000 м/с²
  • Многократного действия: до 150 м/с²
• Количество сочленений-расчленений (износостойкость): не менее 500 циклов
• Сопротивление изоляции: не менее 5000 МОм (в нормальных климатических условиях)
• Пылебрызгозащищённость: соответствует требованиям ТУ ГЕ0.364.120ТУ
• Всеклиматическое исполнение: обеспечивает работу в различных климатических условиях

Применение

Разъёмы серии 2РТТ, включая модель 2РТТ16БПЭ2Ш3В, находят широкое применение в аппаратуре, эксплуатируемой в жёстких условиях окружающей среды, требующих высокой надёжности и защиты от внешних воздействий. Основные области применения:

• Авиационная техника
• Морская техника
• Радиоэлектронная аппаратура специального назначения
• Промышленное оборудование, работающее в условиях повышенной влажности, пыли и вибраций
• Автомобильная и специальная транспортная техника
• Железнодорожный транспорт

Расшифровка обозначения

• 2РТТ — тип соединителя пылебрызгозащищённый.

• 16 — условный размер корпуса.

• Б — блочный корпус.

• П — прямой патрубок.

• Э — гайка для экранированного кабеля.

• 2 — второе сочетание контактов.

• Ш — вилка.

• 3 — количество контактов.

• В — всеклиматическое исполнение.

завод-изготовитель

АО « завод Элекон» производит серию 2РТТ, включая модель 2РТТ16БПЭ2Ш3В (упоминания о 2015 г. с отметкой «5» в контексте дат изготовления).
