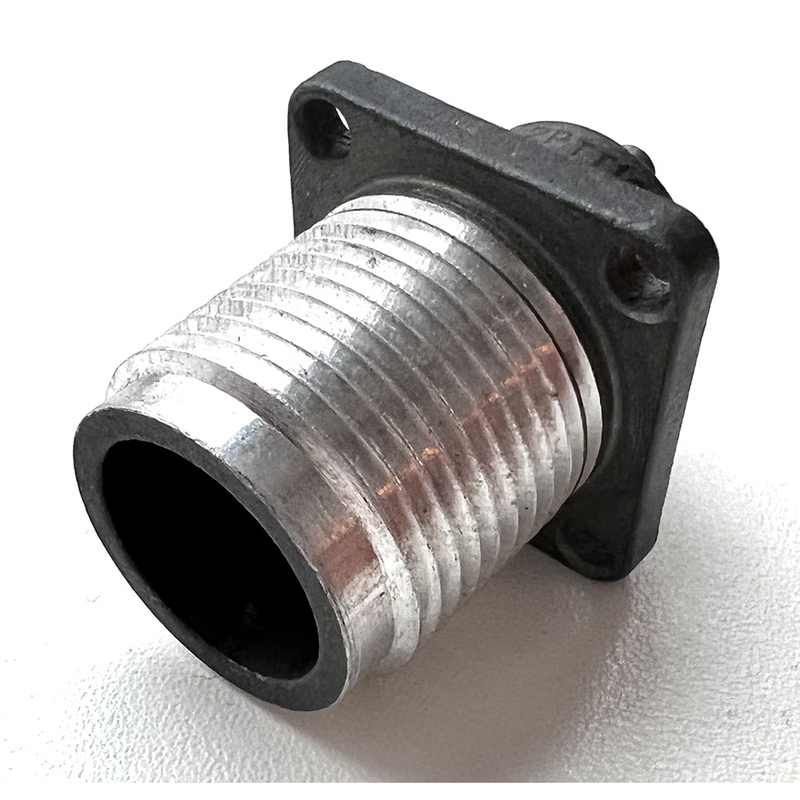

2РТТ16БПН2Ш3 — это низкочастотный цилиндрический электрический соединитель серии 2РТТ, вилка приборная с прямым патрубком для неэкранированного кабеля, с двумя контактами под пайку.

Назначение и применение

• Предназначен для соединения и разъединения электрических цепей постоянного и переменного тока.

• Работает в цепях частотой до 3 МГц при рабочем напряжении до 700–850 В (амплитудное значение, в разных ТУ указывают 700 или 850 В).

• Используется в радио- и электроаппаратуре, блоках и узлах, где требуется надежное разъемное соединение в условиях вибрации и жесткой эксплуатации.

Расшифровка обозначения

• 2РТТ — тип соединителя (низкочастотный цилиндрический, пылевлагозащищенный/пылебрызгозащищенный).

• 16 — условный размер корпуса (диаметр типоразмера).

• Б — приборный (блочный) корпус, устанавливается на оборудование.

• П — прямой патрубок.​

• Н — патрубок для неэкранированного кабеля.

• 2 — количество контактов: 2 шт.​

• Ш3 — исполнение по типу резьбового соединения/фиксации (резьбовая муфта серии Ш3 внутри семейства 2РТТ).​

Электрические характеристики

• Максимальное рабочее напряжение (амплитудное) до 700–850 В.

• Максимальная рабочая частота до 3 МГц.

• Сопротивление изоляции в нормальных условиях не менее 1000–5000 МОм (для серии 2РТТ в целом; конкретное значение зависит от ТУ, чаще указывают 1000 МОм и выше).

Механическая и климатическая стойкость

• Диапазон рабочих температур окружающей среды: от −60 до +100 °C. +3

• Допускает смену температур от −60 до +180 °C с учетом перегрева контактов.

• Работоспособен при пониженном атмосферном давлении до примерно 1,3×10⁻⁴ Па (около 10⁻⁶ мм рт. ст.), что соответствует высоким высотам/разреженной атмосфере.

• Устойчив к вибрации в диапазоне частот 1–1000 Гц с ускорением до 10 g и ударам до 100–150 g (одиночные/многократные удары — до 1000 g для одиночных в зависимости от источника по серии 2РТТ).

• Минимальная наработка — не менее 1000 часов, при числе сочленений‑расчленений не менее 500. +3

• Минимальный срок сохраняемости — порядка 15 лет.

Конструктивные особенности

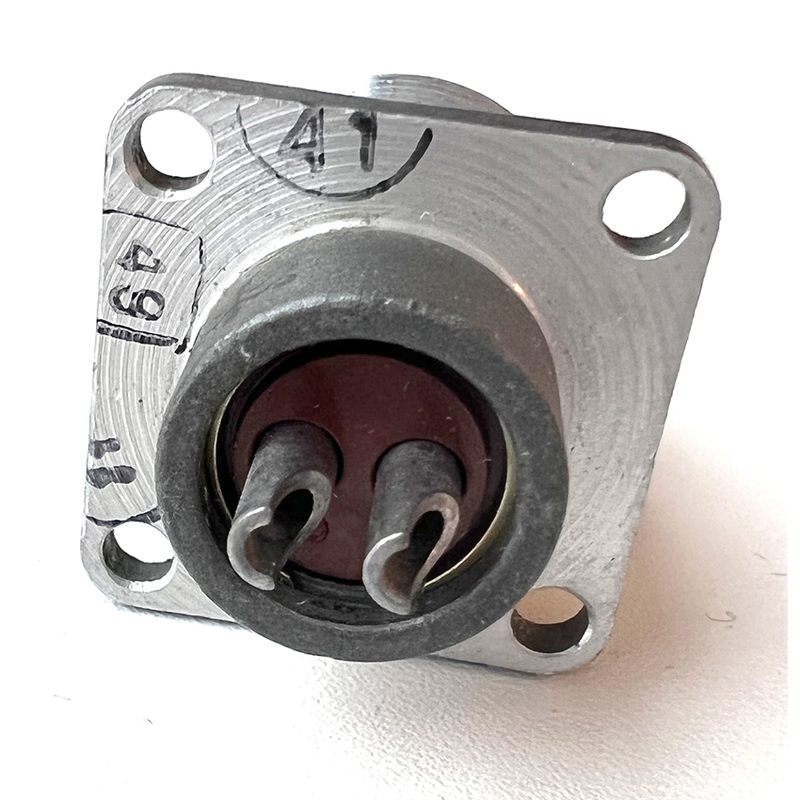

• Часть соединителя: вилка (штекерная часть) приборного исполнения для установки на корпус устройства.

• Присоединение проводов к контактам — пайка.​

• Резьбовая фиксация сочлененного положения обеспечивает надежное соединение, устойчивое к вибрации и ударам.

• Соединитель относится к негерметичным, теплостойким, тропикоустойчивым, пылевлагозащищенным изделиям всеклиматического исполнения.
