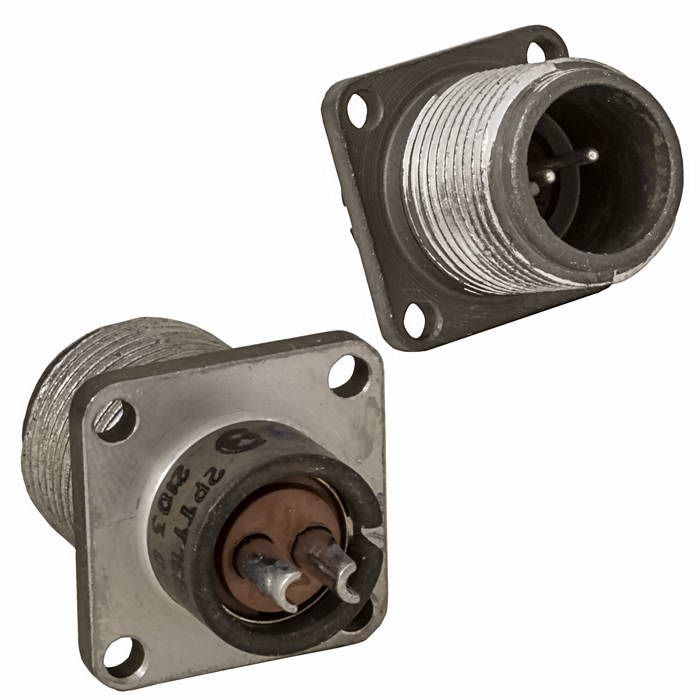

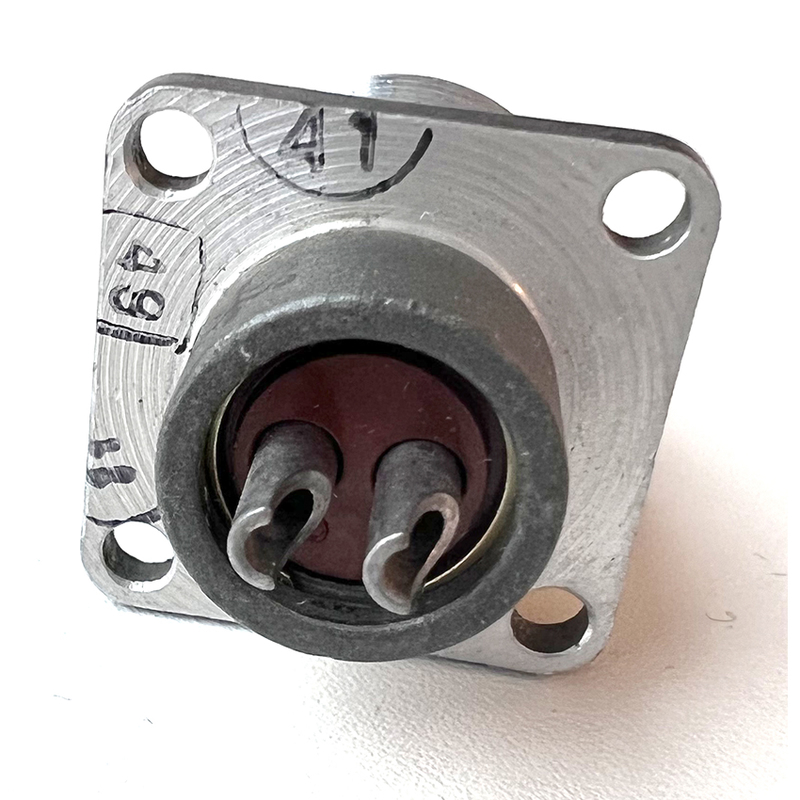

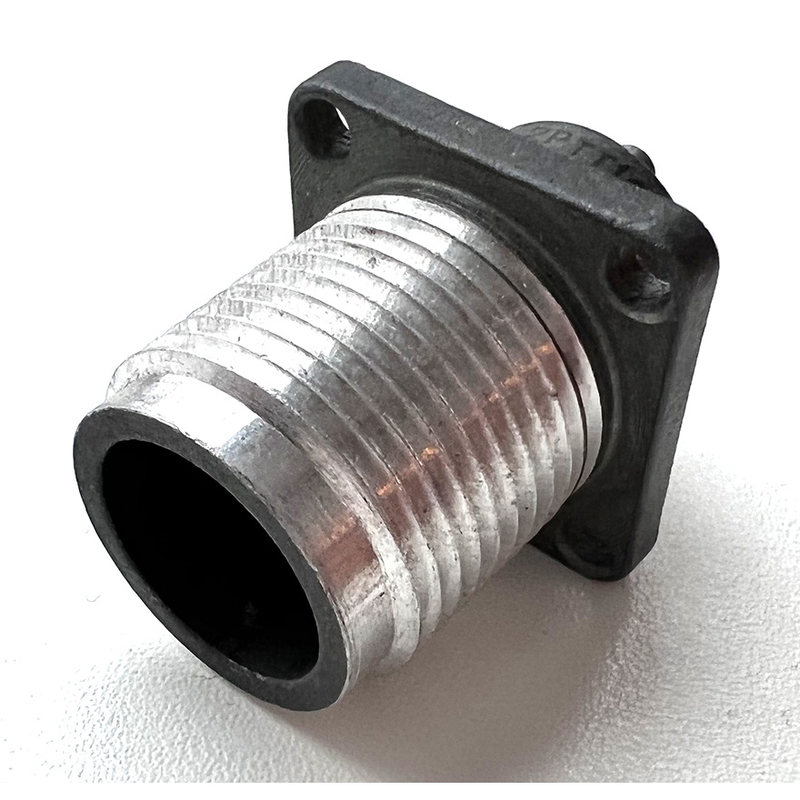

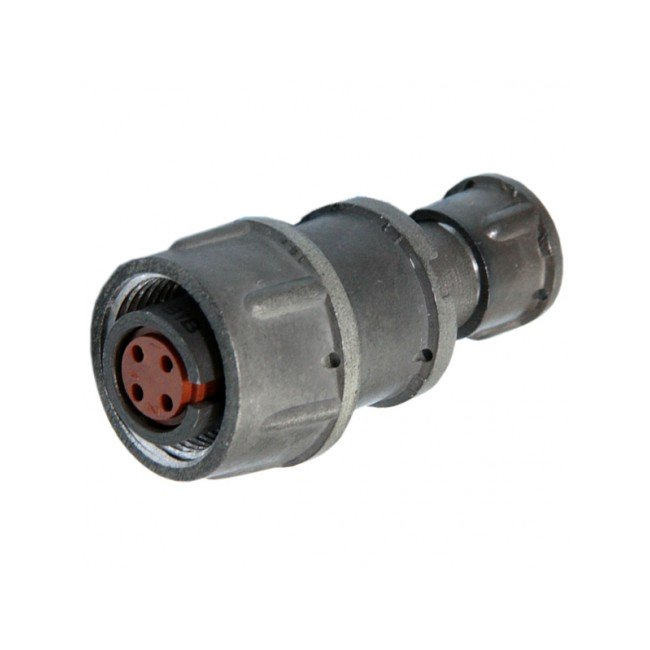

2РТТ16БПН2Ш3‑В — это низкочастотный цилиндрический электрический соединитель (вилка блочная приборная) серии 2РТТ с резьбовым соединением, предназначенный для работы в цепях постоянного и переменного тока до 3 МГц при напряжении до 850 В (амплитудное значение).

Назначение и область применения

• Применяется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения для соединения/разъединения проводов, кабелей, узлов и блоков.

• Используется во внутреннем монтаже аппаратуры; часто ставится в военной и промышленной технике, где нужны вибро‑ и ударостойкие соединения.

Расшифровка обозначения

По типовой расшифровке серии 2РТТ:

• «2РТТ» – тип цилиндрического соединителя.​

• «16» – условный размер корпуса.​

• «Б» – блочный (приборный) корпус.​

• «П» – патрубок прямой.​

• «Н» – как правило, исполнение под неэкранированный кабель.

• «2» – код схемы/количества контактов (конкретная контактная конфигурация задаётся этим числом).​

• «Ш» – штырьковые (мужские) контакты, т.е. вилка.​

• «3» – вариант ключевания/поляризации и исполнения контактной части.​

• «В» – всеклиматическое исполнение.

Основные электрические характеристики

• Максимальное рабочее напряжение (амплитудное) до 850 В.​

• Максимальная рабочая частота до 3 МГц.​

• Сопротивление изоляции в нормальных условиях не менее 1000–5000 МОм (в зависимости от конкретного источника по серии 2РТТ).

• Соединитель негерметичный, теплостойкий, тропикоустойчивый, с серебряным покрытием контактов, рассчитан на объёмный монтаж пайкой.

Механика и надёжность

• Сочленение резьбовое, поляризация корпусов одношпоночная (исключает ошибочное стыковку).

• Вибрация: рабочий диапазон частот порядка 1…1000 Гц (для части источников до 5000 Гц) при ускорениях до 10–30 g.

• Удары
