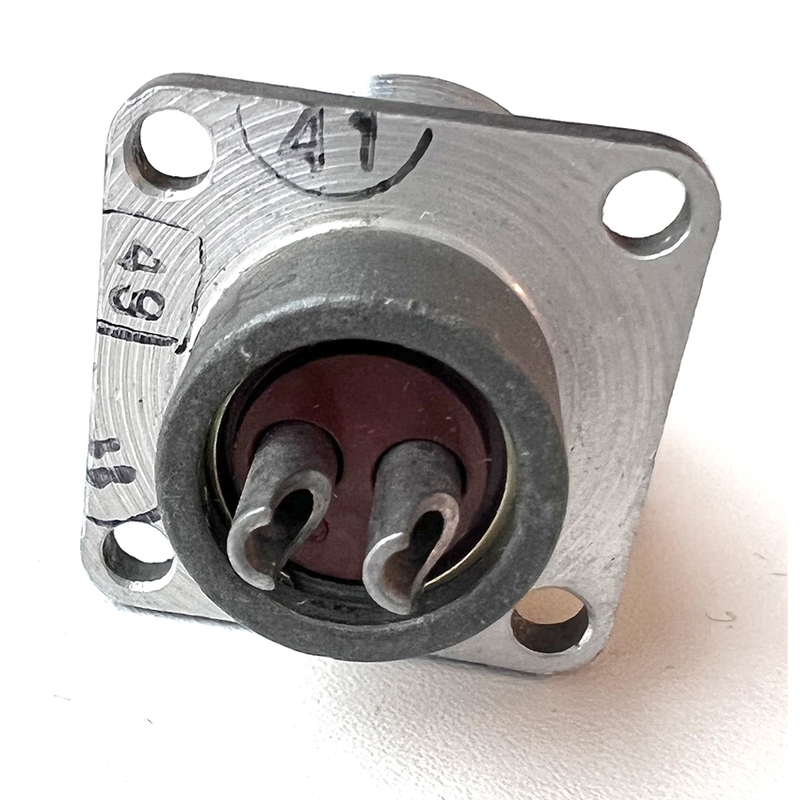

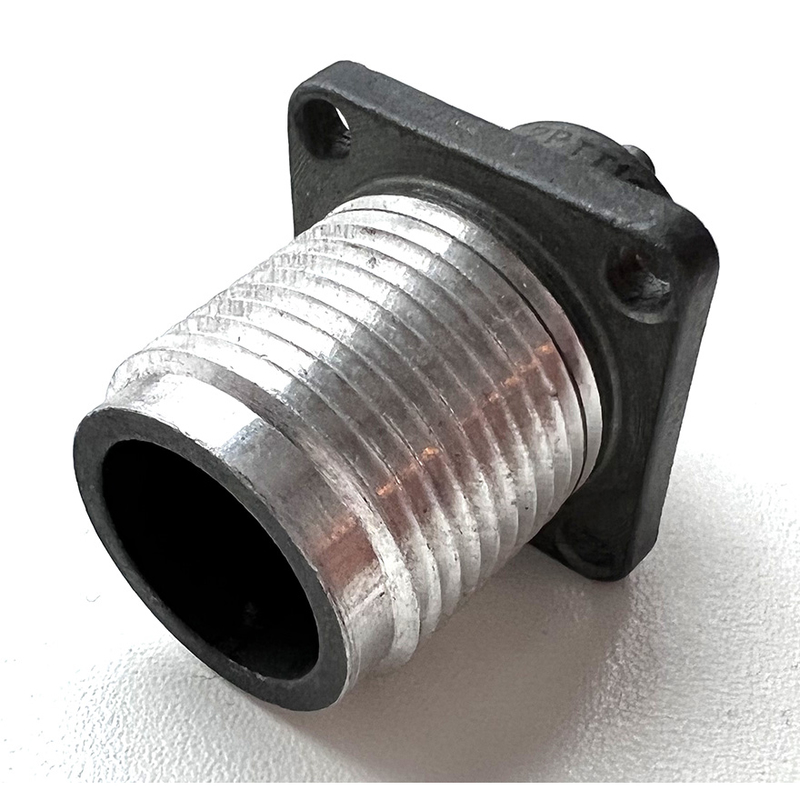

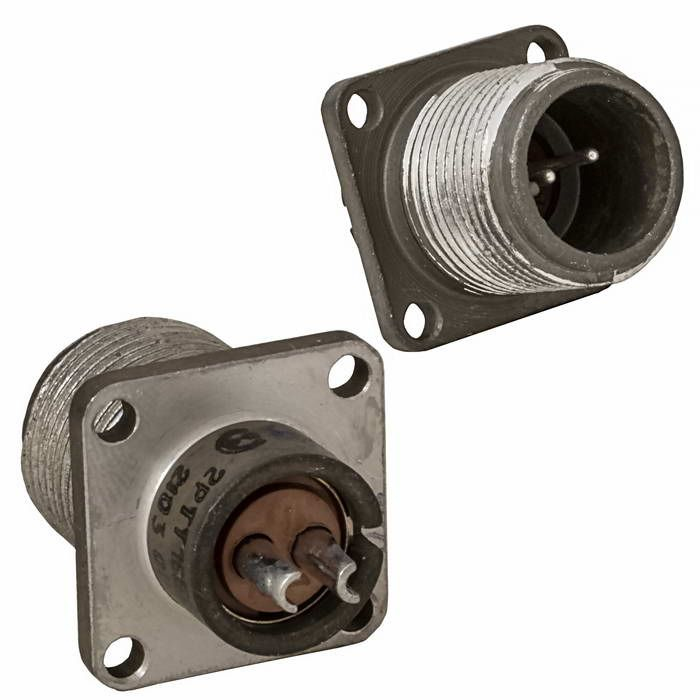

2РТТ16БПН2Ш3В — это цилиндрический низкочастотный электрический соединитель (разъём) из серии2РТТ , выполненный по типу«вилки приборной блочной с прямым патрубком» и предназначенный для работы в жёстких климатических и механических условиях.

Соединитель относится кпылебрызгозащищённым, негерметичным, всеклиматическим разъёмам, предназначенным для соединения электрических цепей в приборах и аппаратуре. Работает в цепях постоянного и переменного тока частотойдо 3 МГц при напряжениидо 850 В (амплитудное значение).

Маркировка расшифровывается примерно так:

• 2РТТ — тип цилиндрического соединителя;

• 16 — условный размер корпуса;

• БПН — приборная блочная вилка с прямым патрубком;

• 2Ш3В — вариант схемы контактов и всеклиматического исполнения.

Корпус — блочный, пластмассовый, рассчитан наобъёмный монтаж (внутренний монтаж в приборах), с резьбовой фиксацией сочленённого положения. Защита от пыли и брызг обеспечивается конструктивно‑технологическими мерами без герметизации.

• Максимальное рабочее напряжение (амплитудное):до 850 В.

• Максимальная рабочая частота:до 3 МГц.

• Сопротивление изоляции в нормальных условиях:не менее 5000 МОм.

• Диапазон рабочих температур окружающей среды:от минус 60 до плюс 100 °C.

• Сохраняемость изделия:минимум 15 лет при хранении в указанных условиях.

• Устойчивость к синусоидальной вибрации в диапазоне частот1–5000 Гц с ускорением до примерно150 g.

• Минимальная рабочая наработка:1000 часов , при числе сочленений‑расчленений не менее500 циклов.

• Соединитель выдерживает повышенную влажность (до98% ) при температуре+40 °C и воздействие разрежённого воздуха.

2РТТ16БПН2Ш3В широко применяется вэлектро‑, радио‑ и контрольно‑измерительной аппаратуре , в устройствах автоматики, приборах систем управления и вспомогательных конструкциях, где требуетсянадёжное соединение в условиях перепадов температуры, вибрации и запылённости.
