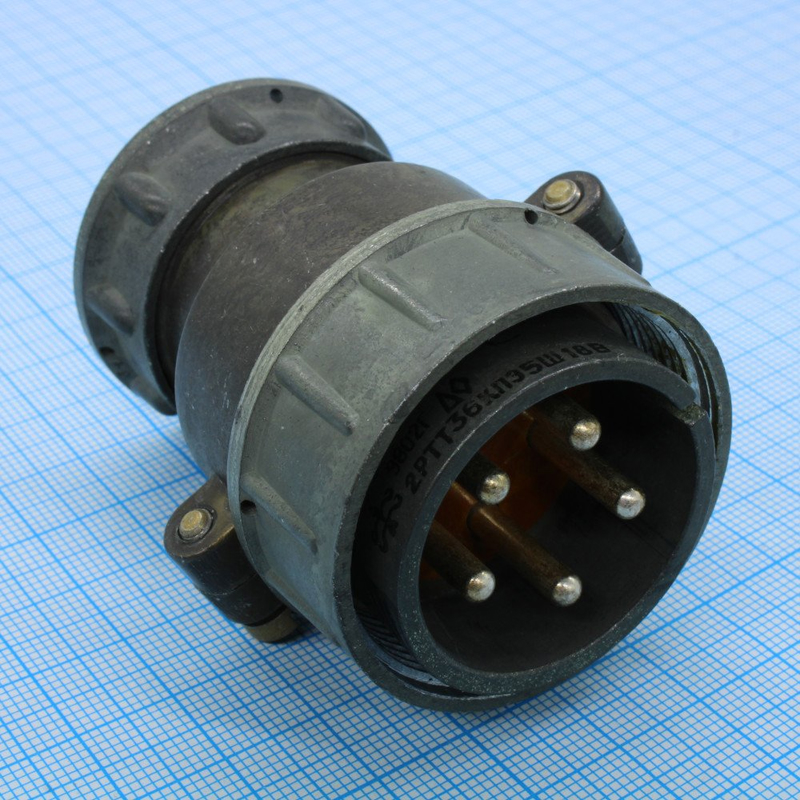

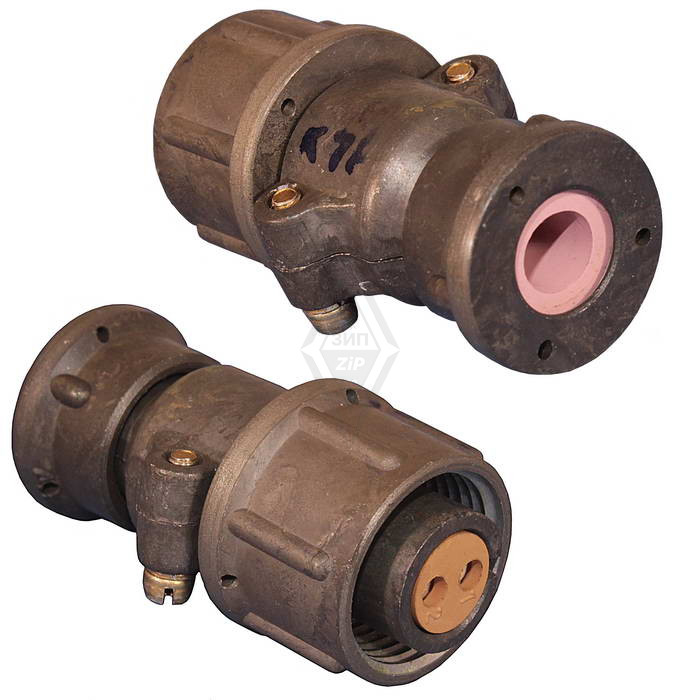

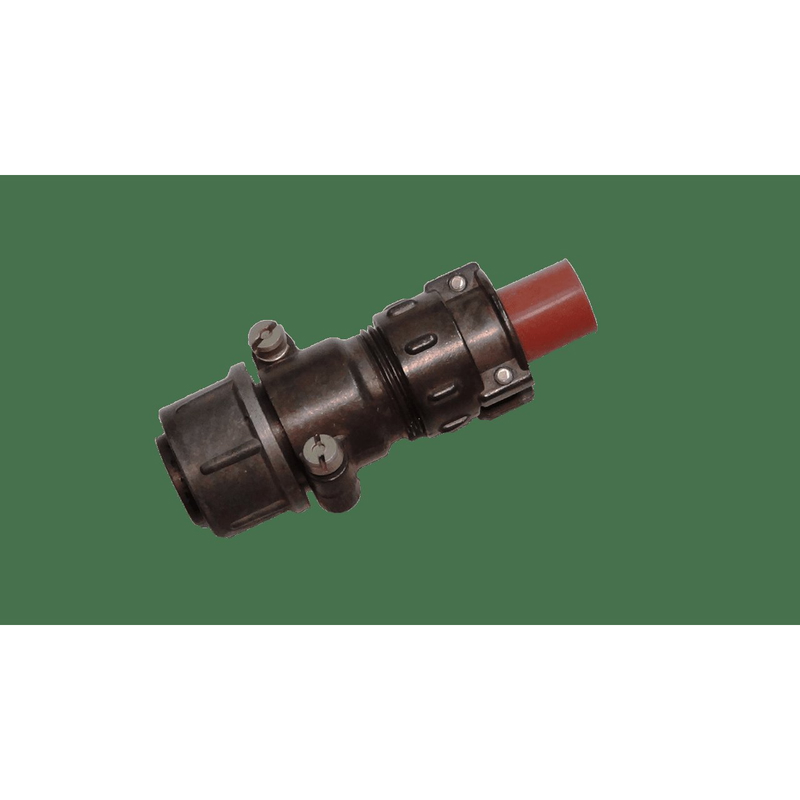

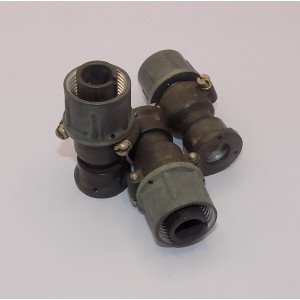

2РТТ16КПЭ-1Ш-2В — это цилиндрический низкочастотный электрический соединитель серии 2РТТ, предназначенный для работы в цепях постоянного и переменного тока небольшой частоты, обычно до нескольких мегагерц, с относительно высоким рабочим напряжением и током на контакт.

Назначение и область применения

• Применяется в радио- и контрольно‑измерительной аппаратуре, промышленной электронике, системах автоматики, связи и управления.

• Используется для подключения кабельных жгутов к приборам и между собой, когда требуются виброустойчивость, пылебрызгозащита и повышенная механическая прочность.

Расшифровка обозначения

По структуре маркировки для серии 2РТТ можно интерпретировать 2РТТ16КПЭ-1Ш-2В по аналогии с близкими типами 2РТТ16КПН1Ш2В:

• 2РТТ — серия цилиндрических низкочастотных соединителей.

• 16 — условный размер корпуса (диаметр корпуса порядка 25,5 мм, длина около 70 мм для аналогов).​

• К — корпус кабельный (монтаж на кабель).

• П — патрубок прямой (вывод кабеля по оси).

• Э — вариант патрубка/гайки под экранированный кабель (в отличие от «Н» для неэкранированного).​

• 1 — количество контактов (одноконтактный разъём).

• Ш — часть соединителя «вилка» (штыревые контакты).

• 2 — сочетание контактов (условный номер исполнения, влияет на геометрию и номиналы).​

• В — всеклиматическое исполнение.

Электрические характеристики (по серии 2РТТ16)

• Тип: низкочастотный цилиндрический соединитель, с резьбовой фиксацией сочленённого положения.

• Рабочее напряжение (амплитудное) до 850 В для аналогичных одноштырьковых исполнений 16‑го размера. +3

• Рабочий ток на контакт для контакта Ø3,5 мм достигает 50 А у типоразмеров 2РТТ16 с одним штырем.​

• Диапазон частот — до 3 МГц для цепей переменного тока.

Механические и климатические параметры

Для исполнений 2РТТ16КПН1Ш2В и близких к нему:

• Диапазон рабочих температур: от −60 до +100 °C.

• Климатическое исполнение В, допускается эксплуатация при высокой влажности (до 98% при +20 °C).

• Степень стойкости к вибрации: синусоидальная вибрация 1–5000 Гц, ускорение до 30 g (по данным на серию).

• Механические удары: до 1000 g (одиночные) и 150 g (многократные) для близких исполнений.

• Ресурс: порядка 500 сочленений‑расчленений, наработка не менее 1000 ч, срок сохраняемости до 15 лет.

Конструктивные особенности

• Корпус металлический (обычно алюминиевый сплав с защитным покрытием, например оксидированием, серого цвета).

• Изолятор — карболит или аналогичный термостойкий материал.
