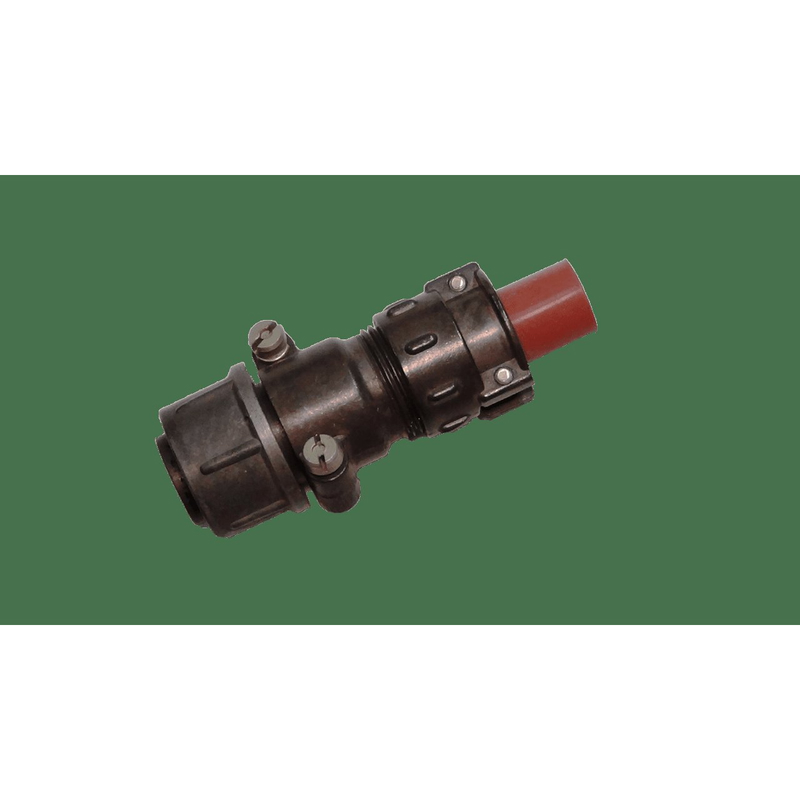

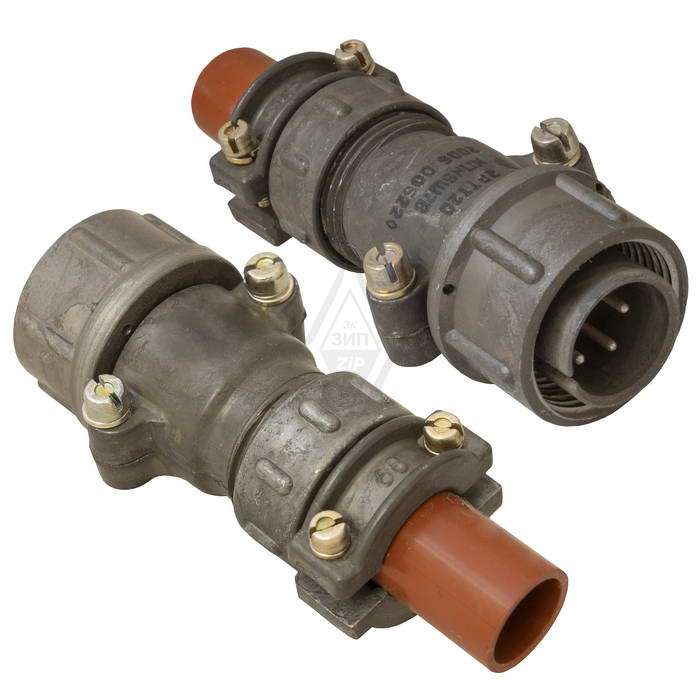

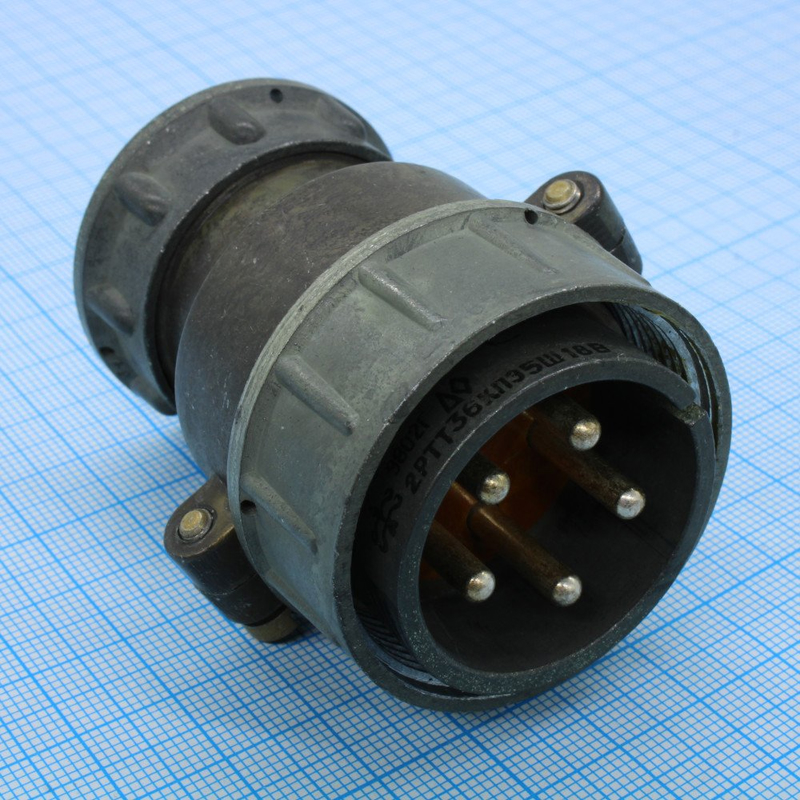

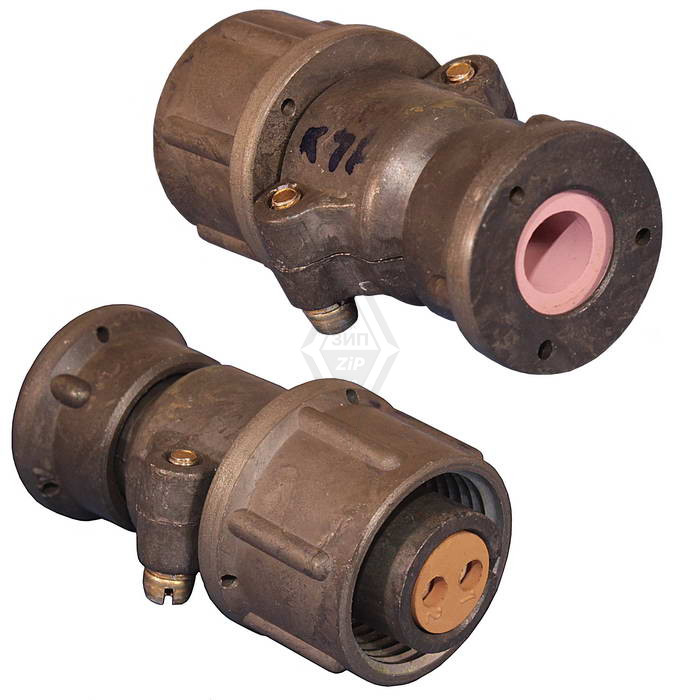

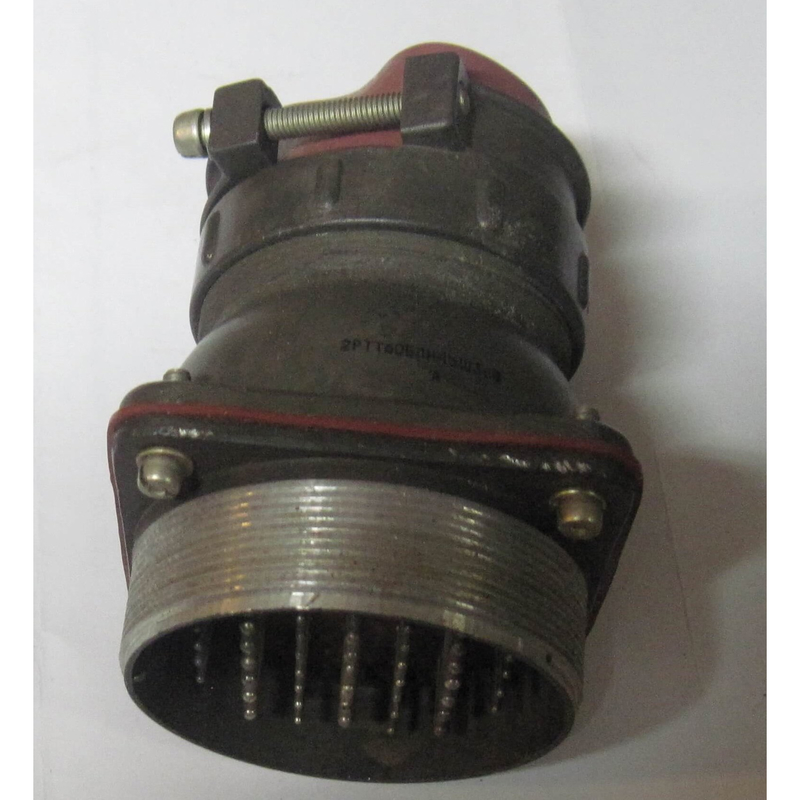

2РТТ16КПЭ1Ш2В — это пылебрызгозащищённый разъём (исполнение «5» соответствует 2015 году). Он относится к серии 2РТТ для внутренних соединений во всеклиматическом исполнении.

Тип и конструкция

Кабельный разъём (К) с прямым патрубком (П), гайкой для экранированного кабеля (Э). Обозначение «16» в маркировке указывает на типоразмер корпуса (диаметр оболочки), а «1» – на количество контактов. Разъём имеет шпоночное соединение (Ш) для предотвращения неправильной сборки, 2-й тип контактной группы и серебряное покрытие контактов (В). Предназначен для работы в цепях постоянного и переменного тока (до 3 МГц) при напряжении до 850 В. Состоит из вилки и розетки с резьбовым соединением и одношпоночной поляризацией.

Дополнительные характеристики:

• Материалы: Корпус разъема обычно изготавливается из алюминиевого сплава с защитным покрытием, обеспечивающим коррозионную стойкость. Изоляторы контактов выполнены из термостойких и электроизоляционных материалов, таких как прессматериал или синтетический каучук.
• Рабочая температура: От -60°C до +125°C, что позволяет использовать разъём в широком диапазоне климатических условий.
• Долговечность: Минимальное количество циклов сочленений-расчленений составляет 500, обеспечивая надежность и длительный срок службы при многократном использовании.
• Виброустойчивость и ударопрочность: Разъём сохраняет работоспособность при синусоидальной вибрации в диапазоне частот до 5000 Гц с ускорением до 400 м/с² (40g) и многократных механических ударах с ускорением до 500 м/с² (50g).
• Токовая нагрузка: Благодаря одному контакту и его конструкции, разъём способен выдерживать значительные токовые нагрузки, что делает его пригодным для силовых цепей.

Применение

Используется во внутренних электрических цепях аппаратуры в условиях вибрации, ударов и экстремальных температур, включая военную и промышленную технику. Подходит для монтажа экранированных кабелей объёмным способом или пайкой.

Области применения:

• Военная и авиационная техника: Применяется в бортовой аппаратуре самолетов, вертолетов, наземной военной технике, системах связи и навигации, где требуются высокая надежность и устойчивость к жестким условиям эксплуатации.
• Промышленное оборудование: Используется в тяжелом машиностроении, станкостроении, автоматизированных системах управления производственными процессами, а также в оборудовании для нефтегазовой отрасли.
• Транспорт: В железнодорожном транспорте, в том числе в локомотивах и вагонах, для подключения силовых и управляющих цепей, требующих защиты от внешних воздействий.
• Судостроение: Применяется в электрических системах морских и речных судов, где важна защита от влаги, вибрации и соляного тумана.
• Радиоэлектронная аппаратура: В качестве силовых разъемов для передачи высоких токов и напряжений в различных радиоэлектронных устройствах, где необходима повышенная механическая и климатическая стойкость.
