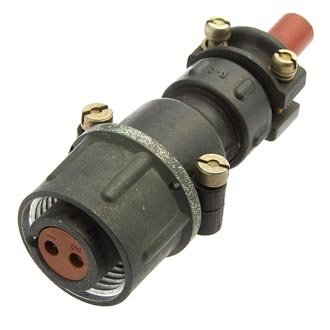

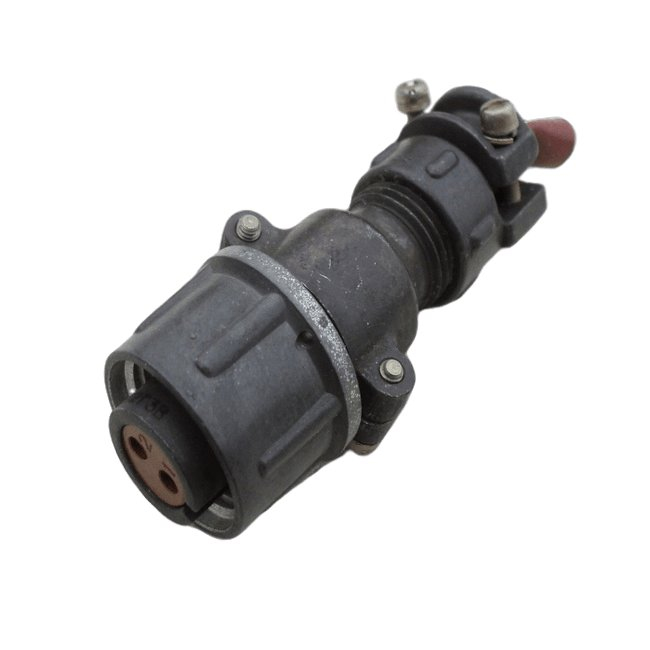

Соединитель (розетка)2РТТ16КПН‑2Г‑3В — это цилиндрический низкочастотный пылебрызгозащищённый электрический разъём кабельного исполнения, рассчитанный на применение в ответственных промышленных и специальных установках.

Разъём предназначен для замыкания электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Используется в оборудовании, где важны вибро‑ и ударопрочность, а также стойкость к пыли и влаге (класс пылебрызгозащищённости КПН).

• Максимальное рабочее напряжение постоянного тока — не более 700 В (амплитудное значение от 700…850 В в зависимости от источника).

• Номинальный (рабочий) ток на контакт — порядка 10–20 А (в разных источниках указывают 10 или 20 А, что связано с условиями испытаний и нагрузки).

• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

• В обозначении2РТТ16КПН‑2Г‑3В цифра «2» в середине указывает, что разъём имеет2 токопроводящих контакта.

• Контакты, как правило, диаметром около 1,5 мм, с низким сопротивлением контакта (единицы–десятки миллиом).

• Присоединение проводов — обычнопайка непосредственно в контактные гнёзда кабельной розетки.

• Корпус цилиндрический, кабельный тип, с прямым патрубком и гайкой для неэкранированного кабеля (без экранирующей оплётки).

• Условный размер корпуса — 16, что соответствует типоразмеру серии 2РТТ с диаметром корпуса около 16 мм.

• Корпус выполнен из светостойкого теплостойкого пластика, обеспечивающего хорошую изоляцию и механическую прочность.

• Диапазон рабочих температур окружающей среды — приблизительноот −60 до +100 °С , при перегреве контактов до +180 °С.

• Разъём устойчив к вибрации в диапазоне частот 1–1000 Гц с ускорением до 100 м/с² (около 10g).

• Стойкость к одиночным ударам — до 10 000 м/с² (около 1000g) и многократным ударам до 1500 м/с² (150g).

• Назначенный ресурс (минимальная наработка) — не менее 1000 часов работы в номинальных режимах.

• Число сочленений‑расчленений (циклов состыковки/разъединения) — не менее 500.

• Срок сохраняемости изделия при хранении — не менее 15 лет.
