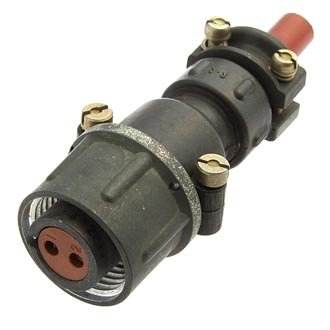

Соединитель 2РТТ16КПН1Г2В — это цилиндрический низкочастотный электрический разъём из серии 2РТТ, выполненный в виде кабельной розетки с прямым патрубком и гайкой для монтажа неэкранированного кабеля. Он относится к всеклиматическому, пылебрызгозащищённому и не‑герметичному исполнению, предназначен для эксплуатации в широком диапазоне окружающих условий.

Разъём используется в электрических цепях постоянного и переменного тока с частотой до 3 МГц, в том числе в промышленном, транспортном и приборном оборудовании, где требуется надёжное соединение кабелей с блоками питания или приборами. Серия 2РТТ ориентирована на применение в условиях вибрации, механических нагрузок и сложной климатики, включая теплостойкое и тропикоустойчивое исполнение.

• Тип: кабельная розетка 2РТТ, низкочастотная, цилиндрическая, для объемного монтажа.

• Количество контактов и их сочетание: один контакт, диаметром около 3,5 мм, с установкой на один патрубок.

• Сопротивление контакта не более примерно 0,75 мОм, что обеспечивает малые потери и стабильность соединения.

• Максимальное амплитудное напряжение цепи — до 850 В, что позволяет использовать разъём в сетях как низкого, так и повышенного напряжения.

• Сопротивление изоляции в нормальных условиях не менее нескольких тысяч мегаом, что гарантирует хорошую электрическую изоляцию между контактами и корпусом.

Корпус и патрубок выполнены из металла, изолятор — из термореактопласта (например, карболита), контакты обычно выполняются из серебра или с серебряным покрытием для снижения переходного сопротивления. Соединение с кабелем осуществляется через пайку или обжим проводов в кабельном варианте, а фиксация на кабель обеспечивается гайкой и прямым патрубком для неэкранированного кабеля.
