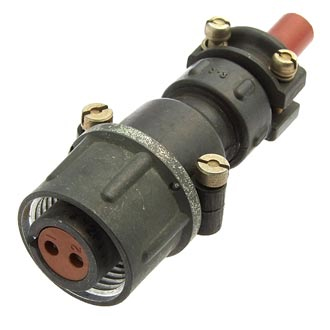

2РТТ16КУН2Г3В — это цилиндрический низкочастотный пылебрызгозащищённый разъём. Модель выпуска 2015 года с маркировкой «5» представляет собой кабельную розетку во всеклиматическом исполнении.

Характеристики

• Тип корпуса: Кабельная розетка.
• Тип разъёма: Цилиндрический, низкочастотный.
• Степень защиты: Пылебрызгозащищённый.
• Климатическое исполнение: Всеклиматическое (обозначение \"В\"), что обеспечивает надёжную работу в различных климатических условиях.
• Электрические параметры: Предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц.
• Тип сочленения: Резьбовое, обеспечивающее надёжное и прочное соединение.
• Поляризация: Одношпоночная, предотвращающая неправильное соединение.
• Покрытие контактов: Серебро, гарантирующее высокую электрическую проводимость и коррозионную стойкость.
• Метод монтажа: Пайка, для внутренней установки.
• Особенности подключения кабеля: Оснащён угловым патрубком, предназначен для неэкранированного кабеля, что удобно для монтажа в ограниченном пространстве.

Производитель

завод « Элекон» специализируется на выпуске отечественных соединителей серии 2РТТ по техническим условиям ГЕ0.364.120 ТУ (АШДК.434410.060 ТУ).

Область применения

Разъём предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц во электро- и радиоприборах, контрольно-измерительной технике. Благодаря своей пылебрызгозащищённости и всеклиматическому исполнению, он находит широкое применение в промышленных системах автоматизации, в оборудовании для транспорта, железнодорожной и судовой техники, а также в стационарных и передвижных объектах, требующих стабильного соединения в условиях агрессивных сред и перепадов температур.

Конструкция

Сочленение резьбовое с одношпоночной поляризацией корпусов, покрытие контактов — серебро, монтаж — пайка для внутреннего установки с неэкранированным кабелем углового патрубка.
