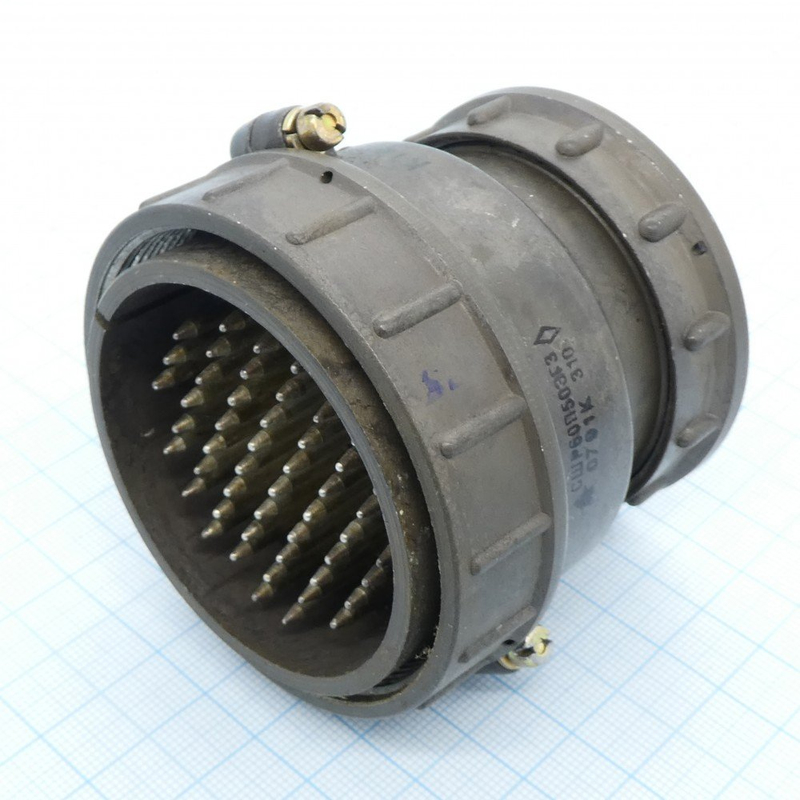

СШР60П0ЭГ3 (В) — это цилиндрический низкочастотный негерметичный соединитель в виде розетки, предназначенный для электрических цепей постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В.

Назначение

Он используется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения, состоит из вилки и розетки, подходит для работы во внутренних и наружных условиях (при защите от пыли и влаги).

Технические характеристики

• Сопротивление контактов — не более 1,3 мОм.

• Сопротивление изоляции — не менее 5000 МОм.

• Максимальная токовая нагрузка на контакт — до 35 А, общая — до 540 А.

• Количество сочленений-расчленений — 500.

• Минимальная наработка — 1000 часов.

• Срок хранения — 25 лет.

Условия эксплуатации

Работает при температурах от -60°C до +70°C, выдерживает пониженное давление до 1,3·10^{-2} Па, синусоидальную вибрацию (1–5000 Гц, до 300 м/с²) и механические удары (до 10000 м/с² для одиночного).
