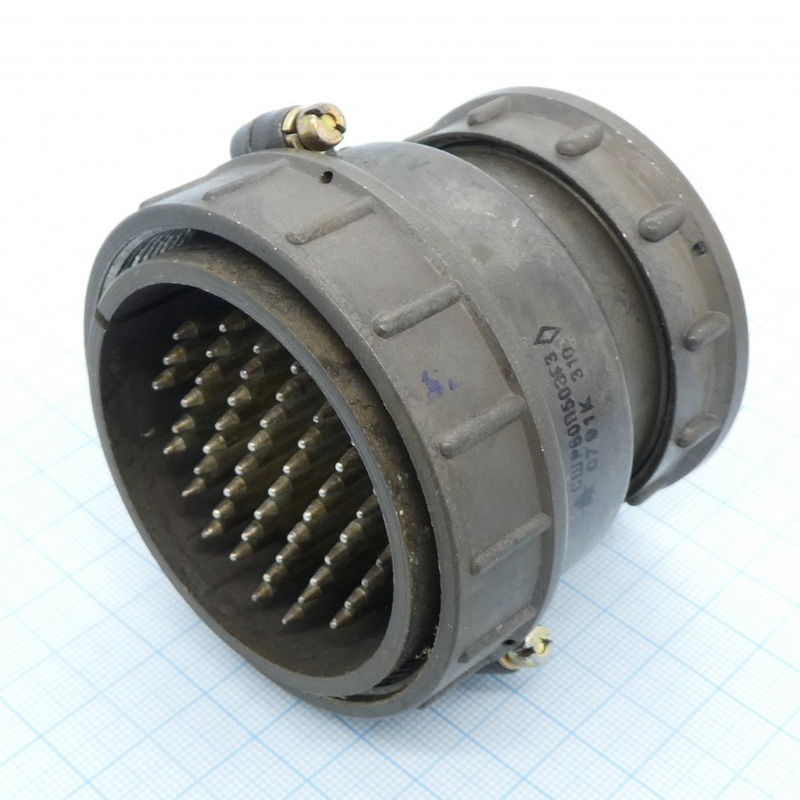

СШР60П0ЭГ3Н — это цилиндрический низкочастотный негерметичный соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Он представляет собой розетку блочную (приборную часть без патрубка) с условным размером корпуса 60 и, вероятно, 50 контактами (на основе похожих моделей серии СШР).​

Назначение

Используется в радиоэлектронной и радиотехнической аппаратуре для надежного соединения и разъединения электрических цепей, проводов, кабелей или блоков. Сочленение резьбовое с одношпоночной поляризацией корпусов, монтаж — пайка, покрытие контактов — серебро. Климатическое исполнение УХЛ, подходит для внутреннего монтажа.​

Технические характеристики

• Сопротивление контактов: не более 1,3 мОм.

• Сопротивление изоляции: не менее 5000 МОм.

• Максимальная токовая нагрузка на контакт: 35 А.

• Количество сочленений-расчленений: 500.

• Рабочий температурный диапазон: от -60 до +70 °C.

• Минимальная наработка: 1000 часов.

• Срок сохраняемости: 25 лет.​

Расшифровка обозначения

СШР — тип соединителя (серебряные контакты, серия ШР); 60 — размер корпуса; П — приборная часть без патрубка; 0 (или 50) — количество контактов; Э — экранированный; Г — гайка; 3 — серия; Н — нормальные габариты. Это типичная структура для серии СШР/ШР.
