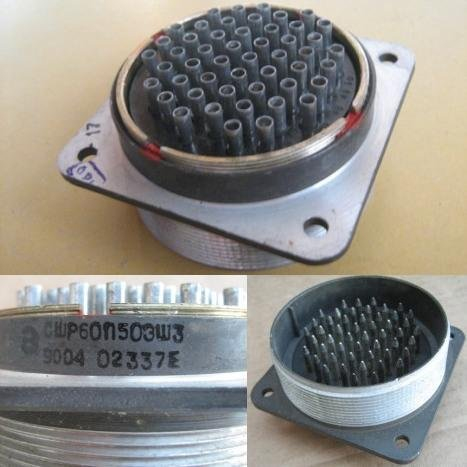

СШР60П0ЭШ3 (Р) — это цилиндрический низкочастотный негерметичный соединитель в виде розетки, предназначенный для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение).

Назначение

Он используется в радиоэлектронной и радиотехнической аппаратуре для надежного соединения и разъединения электрических цепей, проводов, кабелей, узлов и блоков. +1
Соединители серии СШР состоят из двух частей: вилки и розетки, с резьбовым соединением.​

Основные характеристики

• Сопротивление контактов — не более 1,3 мОм.

• Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.

• Максимальная токовая нагрузка — до 540 А (общая), на одиночный контакт — 35 А.​

• Количество контактов — около 50 (в зависимости от модификации).

• Число сочленений-расчленений — 500, минимальная наработка — 1000 часов.

Условия эксплуатации

Работает при температурах от -60°C до +70°C, устойчив к пониженному давлению до 1,3·10^{-2} Па, вибрациям (1 Гц — 5 кГц, до 300 м/с²) и ударам (до 5000 м/с²). +1
Срок сохраняемости — 25 лет.
