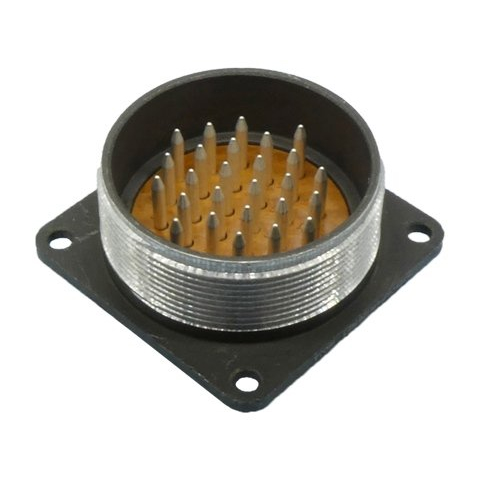

СШР60П0ЭШ3 — это цилиндрический низкочастотный негерметичный электрический разъём (соединитель), применяемый в радиоэлектронной аппаратуре. Он предназначен для работы в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В.

Расшифровка обозначения

Обозначение расшифровывается как: СШР — тип (цилиндрический низкочастотный), 60 — условный размер корпуса, П — конструктивное исполнение с прямым патрубком (для кабельной части), 0 — возможно, вариант без дополнительных контактов или специфика (точные данные варьируются), ЭШ — гайка для экранированного кабеля, 3 — серия или модификация.

Основные характеристики

Сопротивление контактов — не более 1,3 мОм, сопротивление изоляции — не менее 5000 МОм. Максимальная токовая нагрузка на контакт достигает 35 А (для кабельной части), количество сочленений-расчленений — до 500.

Рабочий диапазон температур — от -60 до +70°C, минимальная наработка — 1000 часов, срок сохраняемости — 25 лет.

Применение

Используется для блочного или кабельного соединения в измерительных приборах, радиоаппаратуре и узлах электроники специального назначения. Сочленение резьбовое, поляризация одношпоночная, монтаж — пайкой, покрытие контактов — серебро.
