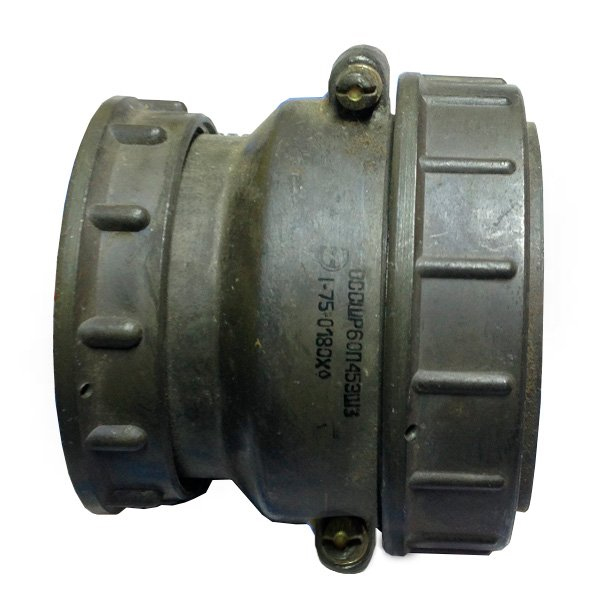

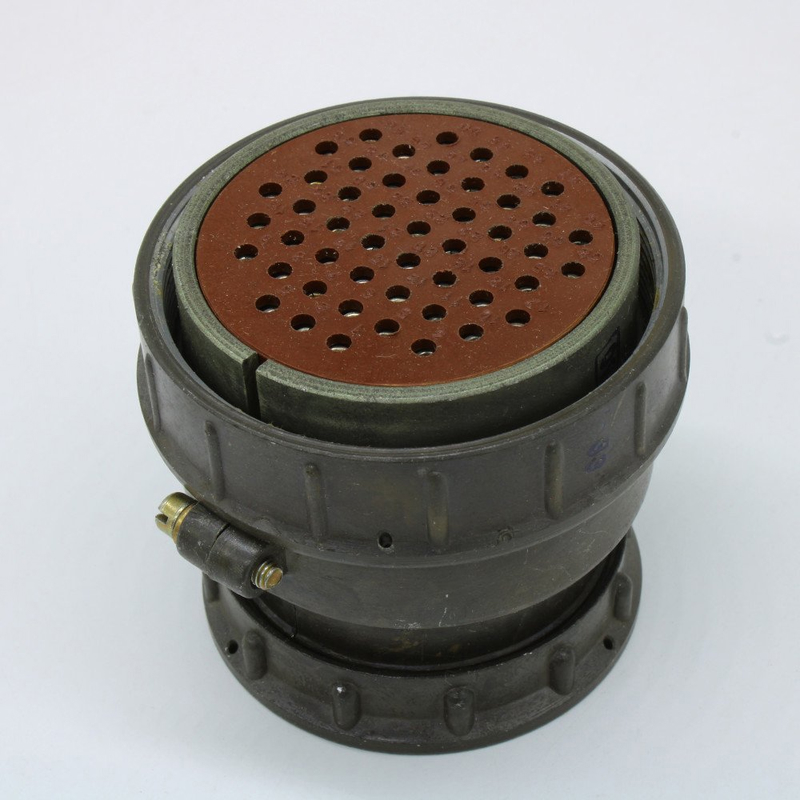

Соединитель СШР60П45ЭШ3 представляет собой цилиндрический низкочастотный негерметичный разъем, предназначенный для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Он используется для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.

Технические характеристики :

• Количество контактов : 45.

• Тип корпуса : Кабельный с прямым патрубком.

• Вид гайки патрубка : Для экранированного кабеля.

• Сопротивление контактов : Не более 1,3 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Максимальная токовая нагрузка на одиночный контакт : До 35 А.

• Количество сочленений-расчленений : До 500.

• Рабочий температурный диапазон : От -60 до +70°C.

• Срок сохраняемости : 25 лет.

Соединители СШР состоят из двух частей: вилки и розетки, которые могут быть как блочными (приборными), так и кабельными. Сочленение происходит с помощью резьбы, а поляризация корпусов одношпоночная. Покрытие контактов выполнено из серебра.
