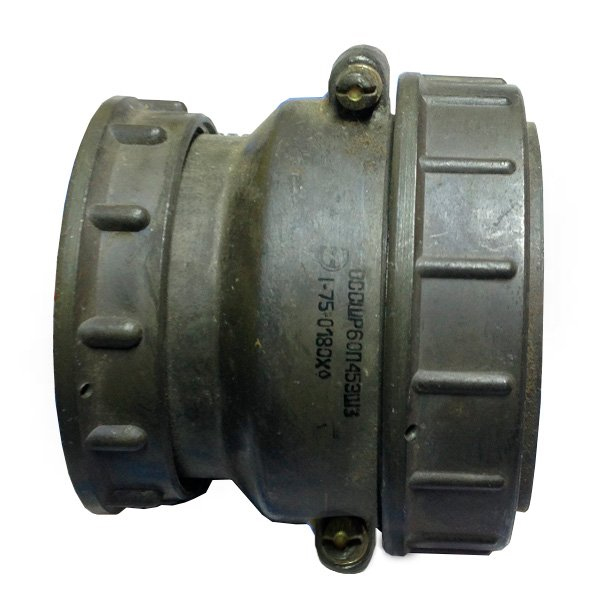

СШР60П45ЭШ3 розетка

СШР60П45ЭШ3 представляет собой кабельную розетку — цилиндрический низкочастотный негерметичный соединитель для электрических цепей постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В.

Назначение

Она применяется в радиоэлектронной и радиотехнической аппаратуре для блочного соединения цепей, включая измерительные приборы. Сочленение происходит резьбой с одношпоночной поляризацией корпусов, подходит для внутреннего и наружного монтажа (с защитой от пыли и воды).

Эта розетка предназначена для экранированного кабеля с прямым патрубком и гайкой.

Расшифровка обозначения

• СШР — тип соединителя.

• 60 — условный размер корпуса (диаметр около 72,5 мм).

• П — прямой патрубок.

• 45 — количество контактов (Ø 2,5 мм).

• Э — гайка для экранированного кабеля.

• Ш — розетка.

• 3 — сочетание контактов.

Технические характеристики

• Рабочий ток: 17,5–35 А на контакт.

• Сопротивление контактов: не более 1,3 мОм.

• Сопротивление изоляции: не менее 5000 МОм.

• Количество соединений: до 500 циклов.

• Наработка: минимум 1000 часов.

• Срок хранения: 15–25 лет.
  Контакты из латуни с серебряным покрытием, пайка проводов сечением 3 мм², материал корпуса — алюминиевый сплав.

Условия эксплуатации

Диапазон температур: от -60 до +70 °C, климатическое исполнение УХЛ. Выдерживает вибрацию (1–5000 Гц, до 300 м/с²), удары (до 5000 м/с²), линейное ускорение 2000 м/с².
