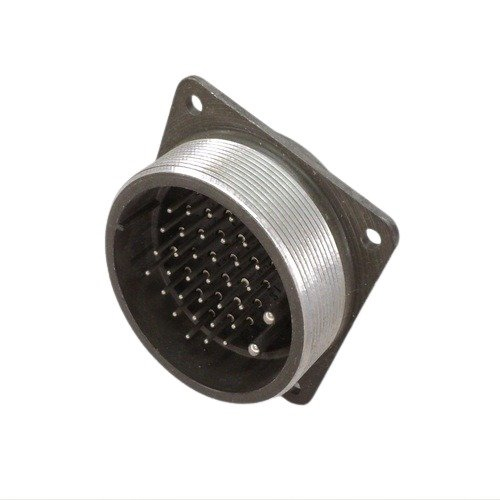

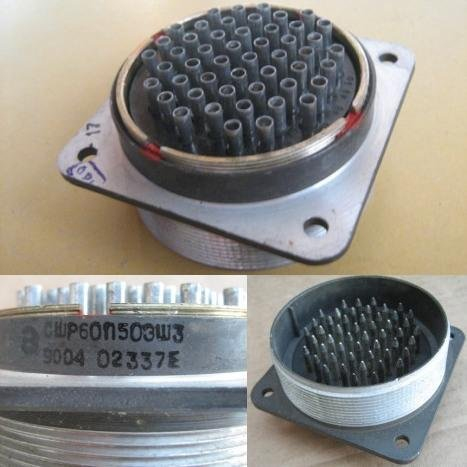

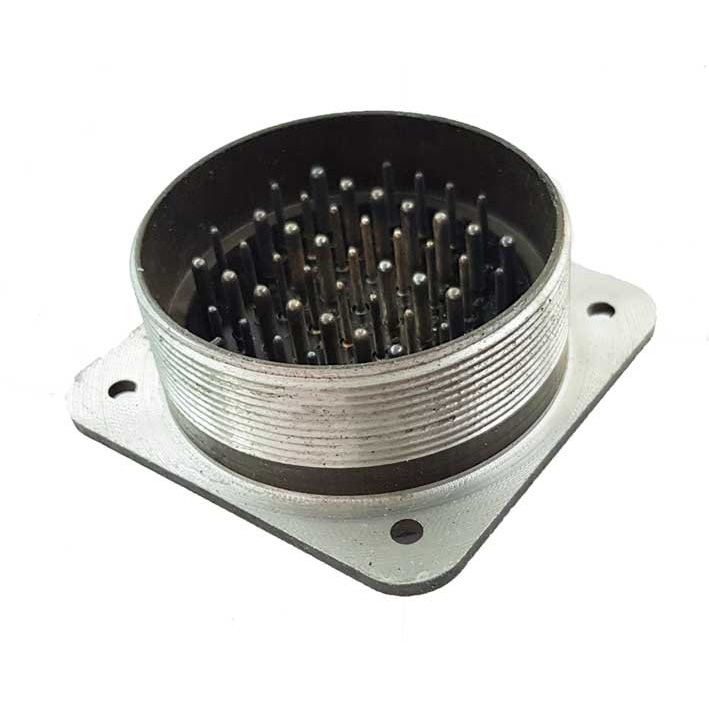

СШР60П45ЭШ3 вилка блочная — это электрический соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Он относится к низкочастотным цилиндрическим соединителям и используется в радиоэлектронной и радиотехнической аппаратуре.

Основные характеристики:

• Тип соединителя : СШР60П45ЭШ3.

• Условный размер корпуса : 60.

• Количество контактов : 45.

• Вид гайки патрубка : Без патрубка (для приборной части).

• Сочленение : Резьбовое, с одношпоночной поляризацией корпусов.

• Покрытие контактов : Серебро.

• Сопротивление контактов : Не более 1,3 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Максимальная токовая нагрузка на одиночный контакт : 35 А.

• Количество сочленений-расчленений : 500.

• Минимальная наработка : 1000 часов.

• Срок сохраняемости : 25 лет.

• Диапазон рабочих температур : От -60 до +70°С (или +60°С в зависимости от источника).

Применение:

Соединители типа СШР60П45ЭШ3 используются для внутреннего и наружного монтажа в различных электронных устройствах, включая измерительные приборы и радиоаппаратуру. Они подходят для работы в климатическом исполнении УХЛ при условии защиты от пыли и воды при наружном использовании.
