СШР60П4 — это разъём (розетка) из серии цилиндрических соединителей СШР, предназначенный для электрических цепей переменного и постоянного тока в различных устройствах.

Назначение

Он используется в радиоэлектронных и радиотехнических системах, а также в оборудовании военного и промышленного назначения для надёжного соединения проводов и кабелей. Такие разъёмы подходят для эксплуатации внутри и снаружи помещений при защите от пыли и влаги.

Технические характеристики

• Рабочая температура: от -60°C до +60°C, с возможностью кратковременного нагрева до +110°C.

• Вибрация: синусоидальная до 5000 Гц с ускорением 300 м/с².

• Удар: одиночный до 5000 м/с², многократный до 350 м/с².

• Атмосферное давление: пониженное до 1,3·10⁻⁴ Па. ​

Конструкция

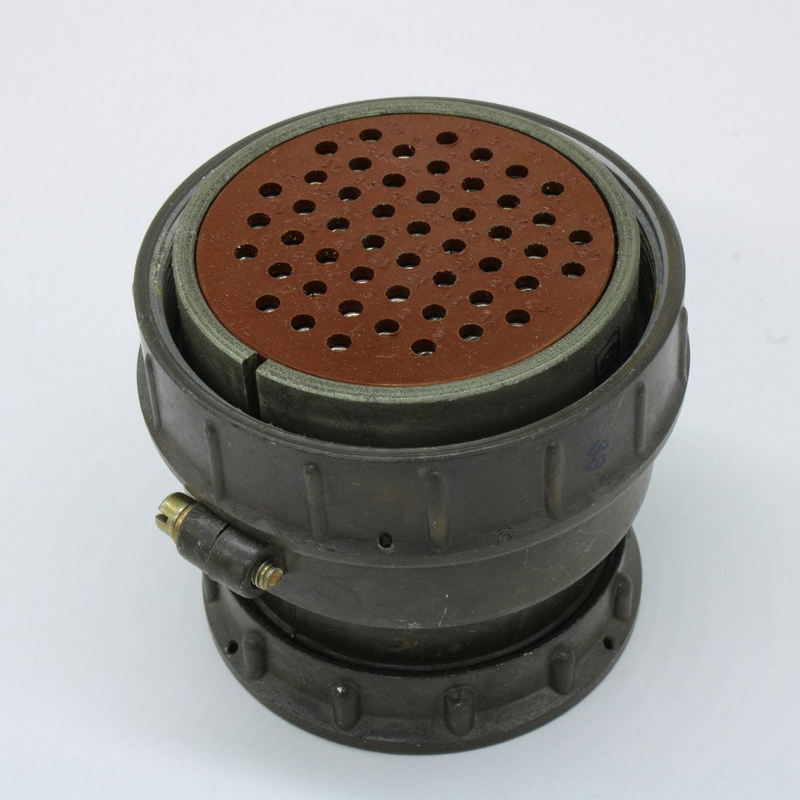

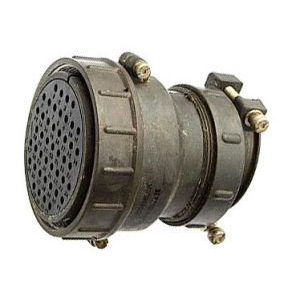

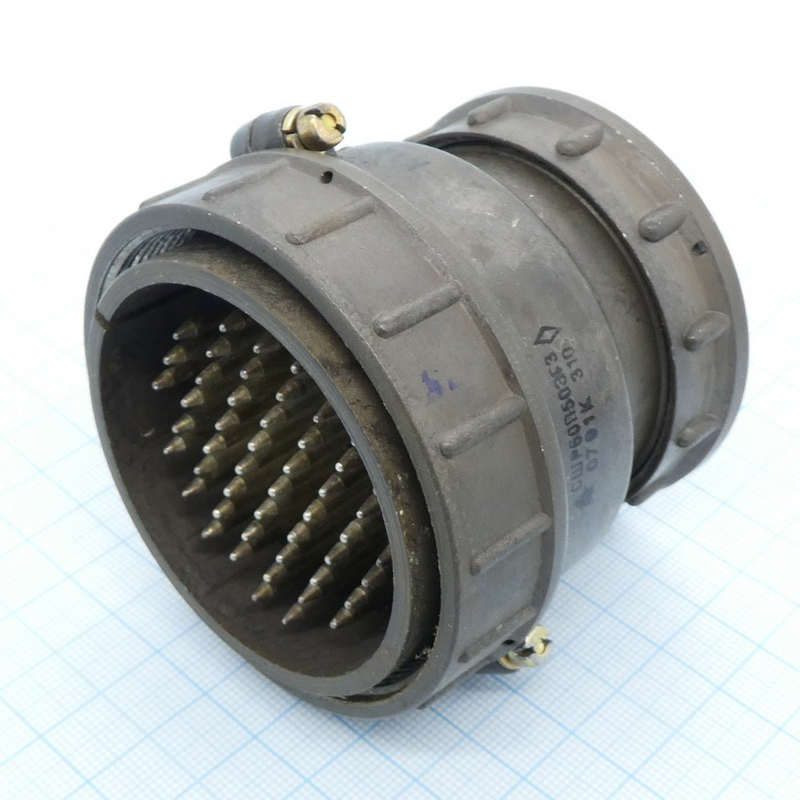

СШР60П4 относится к приборным розеткам с условным размером корпуса 60 мм, негерметичным исполнением. Состоит из вилки и розетки, обеспечивает низкое сопротивление контактов (не более 1,3 мОм) и высокую изоляцию (не менее 5000 МОм). Минимальная наработка — 1000 часов, срок хранения — до 25 лет.
