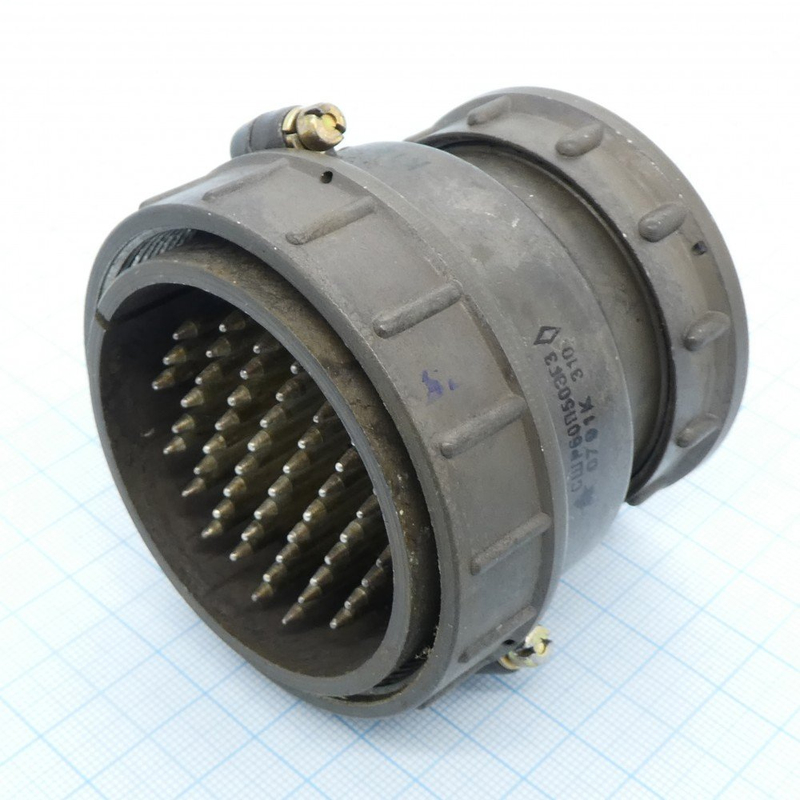

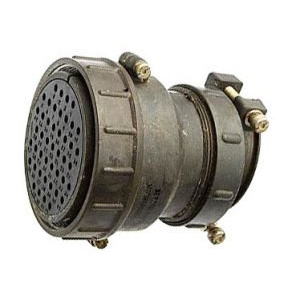

СШР60П4ЭГ3 (В) — это цилиндрический низкочастотный негерметичный соединитель (обычно розетка приборная) ряда СШР, применяемый для внутреннего и наружного соединения электрических цепей в радио‑ и электронной аппаратуре. Ниже кратко расшифровка и основные характеристики изделия.

Расшифровка обозначения

• СШР — тип соединителя: специальный штепсельный рядовой.

• 60 — условный размер корпуса (условный диаметр).

• П — конструктивное исполнение: приборная (блочная) часть без патрубка.

• 4 — количество контактов (в некоторых каталогах значение «45» или «4» может зависеть от точной модификации; в ряде справочников приводится 4 или 45 контактный вариант в одном типономинале корпуса).

• Э — экранированный, с экраном корпуса. ​

• Г — тип контактной части (розетка или вилка, в вашем случае — приборная розетка).

• 3 — сочетание контактов (кодировка варианта контактного поля).

• (В) — исполнение, как правило, военная или усиленная приёмка (по условиям испытаний и надёжности).

Электрические параметры

• Рабочее напряжение в цепях постоянного и переменного тока — до порядка 850 В .

• Рабочий ток на контакте — обычно до 17–35 А в зависимости от модификации, материала и диаметра контакта.

• Диаметр контактов — около 2,5 мм с покрытием серебром; сопротивление контакта — порядка 1–1,3 мОм .

• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм .

Климатические и механические условия

Соединитель рассчитан на работу в жёстких условиях:

• Температура окружающей среды — примерно от −60 до +70 °C (в разных источниках указывается до +60–+85 °C, в зависимости от конкретного исполнения).

• Смена температур с учётом перегрева контактов — до +110…+115 °C .

• Атмосферное давление — допускается до значений порядка 1,3·10⁻⁴ Па (10⁻⁶ мм рт. ст.) , что позволяет использовать разъём в вакуум‑подобных средах.

• Механическая нагрузка:

  • Вибрация синусоидальная — диапазон частот до 2000–5000 Гц при ускорении до 300 м/с² .

  • Ударные нагрузки — одиночные до порядка 5000 м/с² , многократные — около 3500 м/с² .

Назначение и применение

Разъём СШР60П4ЭГ3 (В) используется для соединения и разъединения электрических цепей в блоках и узлах радиоэлектронной аппаратуры общего и специального назначения, в том числе в военной и промышленной технике. Исполнение (В) обычно указывает на более жёсткие требования по приёмке (в том числе военная приёмка), что повышает надёжность и устойчивость к внешним воздействиям.
