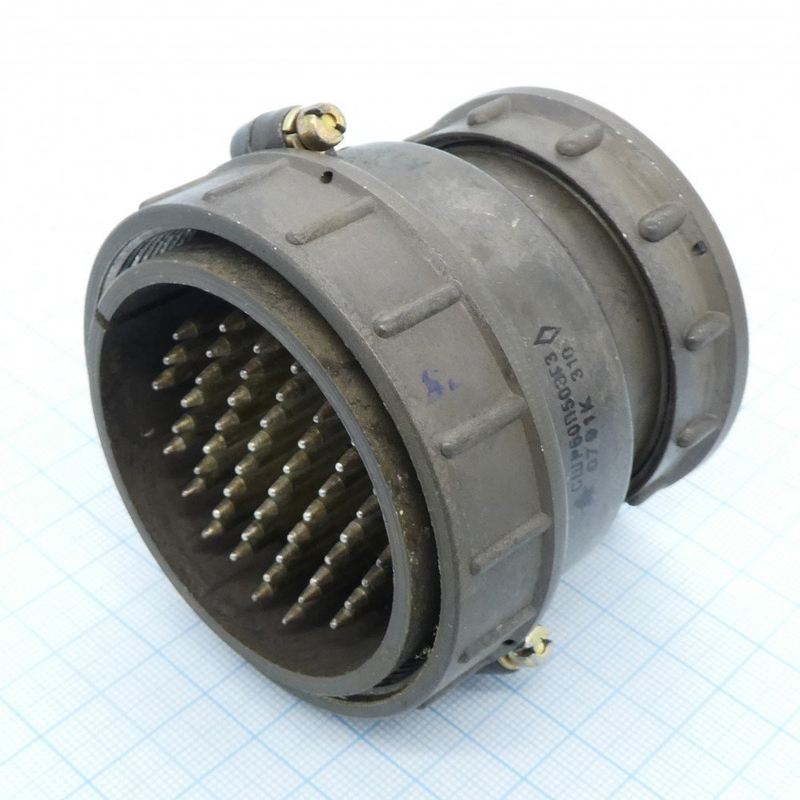

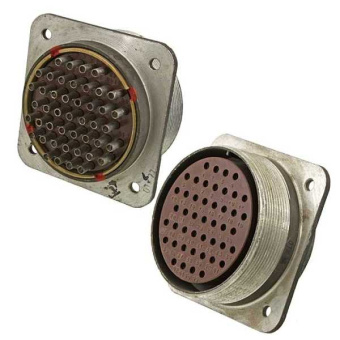

СШР60П4ЭГ3Н — это приборная розетка цилиндрического низкочастотного соединителя общего назначения. Она предназначена для применения в радиоэлектронной и радиотехнической аппаратуре, для соединения электрических цепей постоянного и переменного тока частотой до 3 МГц.

Расшифровка обозначения

Обозначение СШР60П4ЭГ3Н расшифровывается следующим образом: СШР — тип специального негерметичного соединителя, 60 — условный размер корпуса, П — приборное исполнение без патрубка, 4 — количество контактов (или их конфигурация), Э — экранированный вариант, Г — розетка, 3 — сочетание контактов, Н — блочное или нормальное исполнение.

Технические характеристики

Рабочий ток достигает 17,5 А, максимальное напряжение постоянного тока — до 850 В. Диаметр контактов составляет 2,5 мм с серебряным покрытием, сопротивление контактов — не более 1 мОм, сопротивление изоляции — не менее 5000 МОм. Соединитель выдерживает вибрацию до 5000 Гц с ускорением 300 м/с², удары до 5000 м/с² и работает в диапазоне температур от -60 до +70 °С при климатическом исполнении УХЛ.

Применение

Используется для внутреннего и наружного монтажа (с защитой от пыли и влаги), в электрических цепях аппаратуры. Количество циклов соединений-расчленений — до 500.
