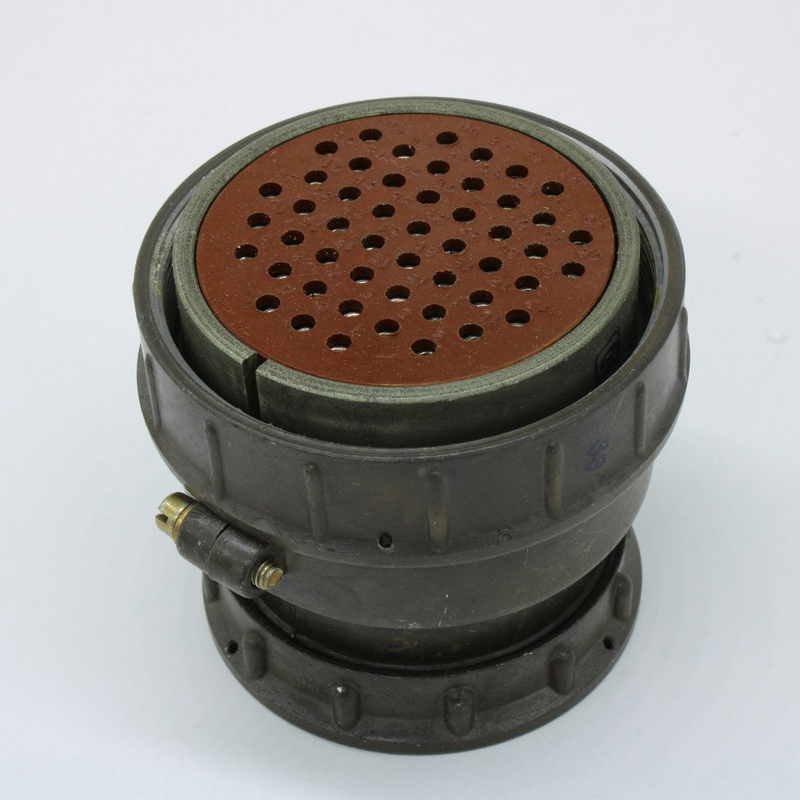

СШР60П45ЭШ3 — это кабельная цилиндрическая розетка из серии низкочастотных негерметичных соединителей СШР, предназначенная для соединения и разъединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре.

Розетка используется в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Она применяется в узлах и блоках аппаратуры общего и специального назначения, в основном в системах с объемным монтажом и пайкой.

• СШР — тип соединителя (цилиндрический низкочастотный).

• 60 — условный размер корпуса.

• П — конструктивное исполнение: для кабельной части П означает исполнение с прямым патрубком.

• 45 — число контактов или типоразмер контактной части.

• Э — вид гайки патрубка для экранированного кабеля.

• Ш — розетка.

• 3 — сочетание или типовая комбинация контактов.

• Максимальная токовая нагрузка на одиночный контакт — порядка 35 А.

• Сопротивление контактов — не более 1,3 мОм, сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.

• Рабочий ток собственной колодки (для данной комбинации контактов) обычно указывается около 17,5 А.

Розетка рассчитана на работу в интервале температур примерно от −60 до +70 °C и предназначена для внутреннего и наружного применения при условии защиты от пыли и влаги. Количество гарантированных сочленений‑расчленений составляет около 500 циклов, минимальная наработка — порядка 1000 часов, срок сохраняемости — до 25 лет.
