СШР60П4ЭШ3Н — это цилиндрический низкочастотный негерметичный соединитель, используемый в радиоэлектронной аппаратуре. Он предназначен для надежного соединения и разъединения электрических цепей в узлах и блоках специального и общего назначения.

Основные характеристики

Соединитель работает в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Максимальный ток на контакт достигает 35 А, сопротивление контактов — не более 1,3 мОм, а сопротивление изоляции — не менее 5000 МОм.

Конструкция и исполнение

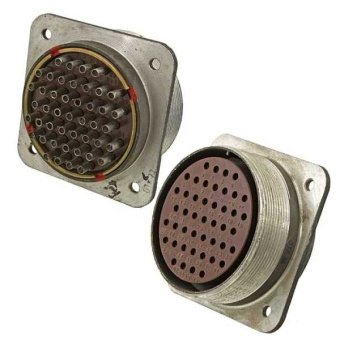

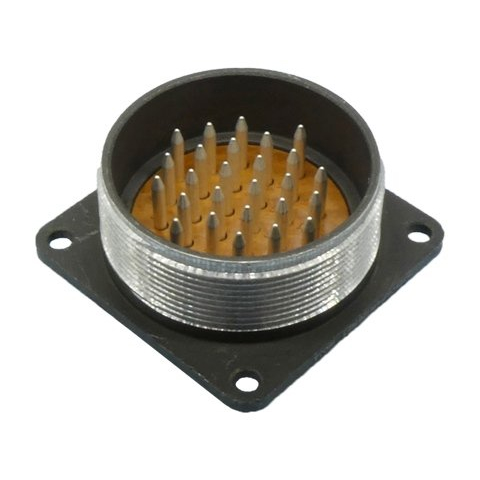

Это розетка блочного (приборного) типа без патрубка, с резьбовым соединением и одношпоночной поляризацией корпусов. Покрытие контактов — серебро, подсоединение проводов — пайкой, монтаж внутренний для экранированного кабеля.

Расшифровка обозначения

СШР — тип соединителя; 60 — условный размер корпуса; П — блочное исполнение без патрубка; 4 — количество контактов; ЭШ — экранированный вариант с определенным сочетанием; 3 — серия; Н — возможно, модификация.​

Условия эксплуатации

Рабочая температура — от -60 до +85 °C, выдерживает вибрацию до 300 м/с², удары до 5000 м/с², ресурс — 500 сочленений-расчленений и наработка не менее 1000 часов.
