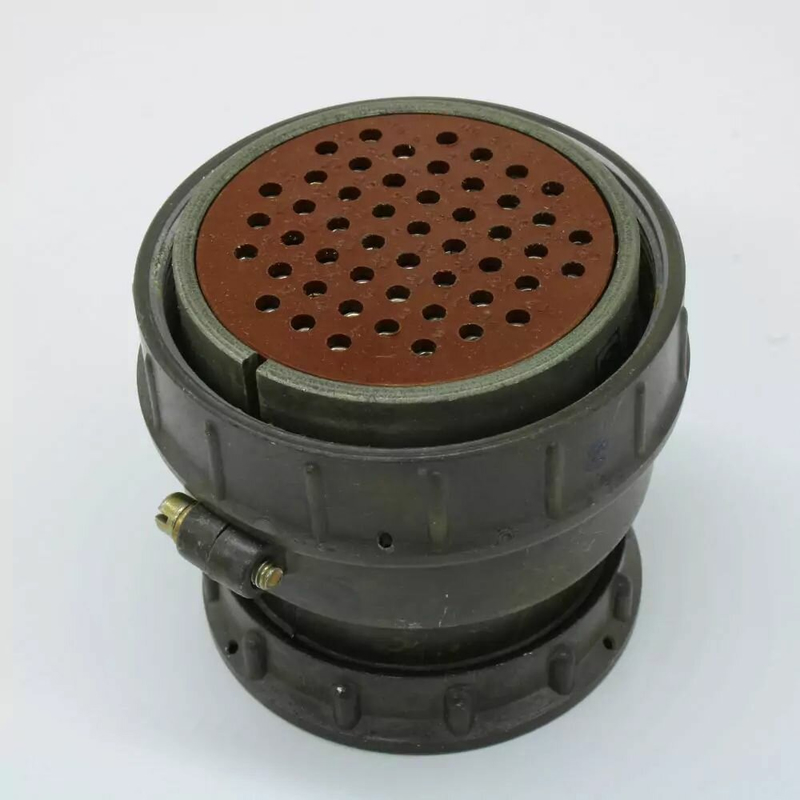

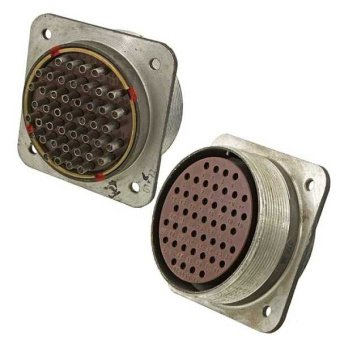

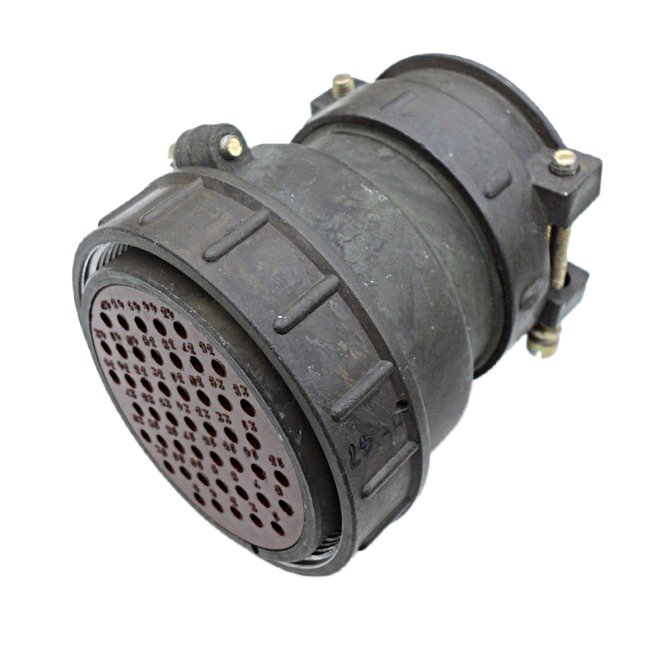

СШР60П4НГ3 — это приборная розетка цилиндрического низкочастотного соединителя серии СШР, предназначенная для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц). Она используется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения, в том числе во внутренних и наружных условиях при защите от пыли и влаги.

Расшифровка обозначения

• СШР — тип цилиндрического соединителя.

• 60 — условный размер корпуса (диаметр около 60 мм).

• П — конструктивное исполнение приборной части без патрубка.

• 4 — вероятно, сокращение для комплектации или числа контактов (аналогично моделям вроде 45–47 контактов в серии).

• НГ3 — гайка для неэкранированного кабеля, третья модификация сочетания контактов.

Технические характеристики

Рабочий ток достигает 17,5 А, максимальное напряжение постоянного тока — до 850 В. Диаметр контактов — 2,5 мм с серебряным покрытием, сопротивление контактов — не более 1 мОм, изоляции — не менее 5000 МОм. Количество циклов соединения-расчленения — 500, наработка — минимум 1000 часов, срок хранения — 15–25 лет.

Условия эксплуатации

Температурный диапазон — от -60°C до +60°C (с учетом перегрева контактов до +110°C). Выдерживает синусоидальную вибрацию (1–5000 Гц, до 300 м/с²), удары (до 5000 м/с² одиночные), пониженное давление до 1,3×10⁻⁴ Па. Климатическое исполнение — УХЛ, подходит для военной приемки.
