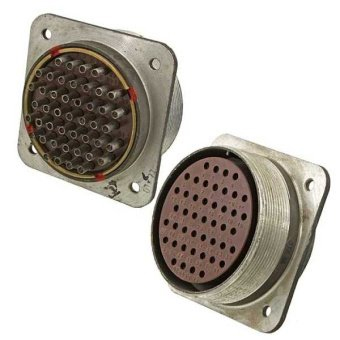

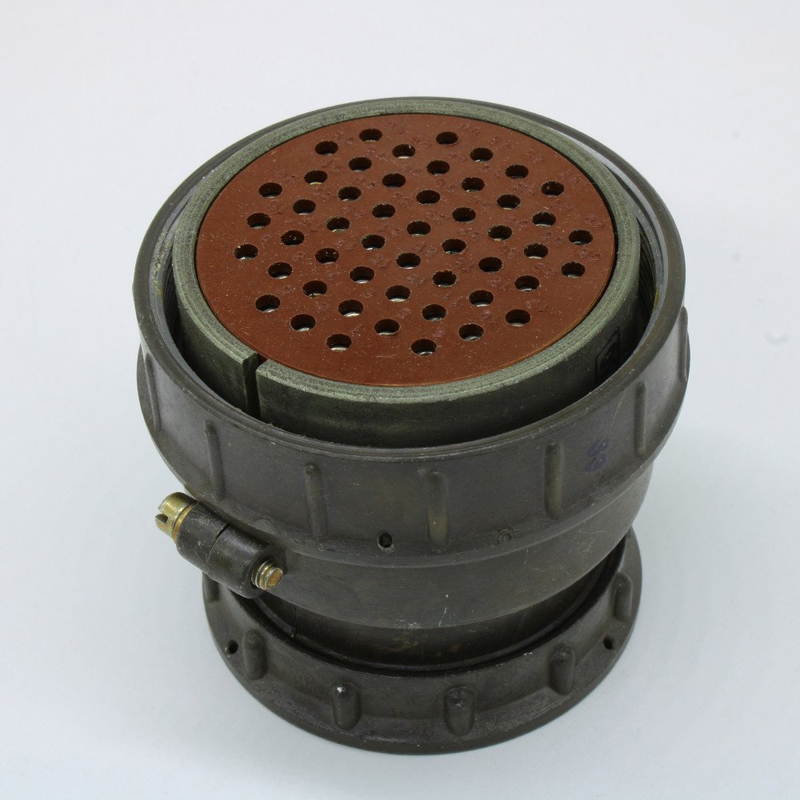

СШР60П4НШ3 — это цилиндрический низкочастотный негерметичный соединитель общего назначения, предназначенный для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц. Он применяется в радиоэлектронной и радиотехнической аппаратуре для надежного соединения контактов.

Обозначение

Расшифровка маркировки СШР60П4НШ3 указывает на:

• СШР — серия цилиндрических соединителей.

• 60 — условный размер корпуса.

• П — прямой патрубок для кабельной части.

• 4Н — тип гайки (вероятно, никелевое покрытие).

• Ш — шпонка для поляризации.

• 3 — комбинация контактов.

Характеристики

Соединитель рассчитан на рабочее напряжение до 850 В постоянного тока и ток на контактах до 17,5 А (для контактов диаметром 2,5 мм). Сопротивление контактов не превышает 1,3 мОм, а изоляции — не менее 5000 МОм в нормальных условиях.

Рабочий диапазон температур — от -60 до +70 °C, количество сочленений-расчленений — до 500 циклов. Соединитель устойчив к механическим воздействиям: удар до 5000 м/с² (одиночный) и 350 м/с² (многократный), линейная нагрузка — 2000 м/с².

Применение

СШР60П4НШ3 подходит для внутреннего и наружного монтажа (с защитой от пыли и влаги), в климатическом исполнении УХЛ. Метод соединения — резьбовой с одошпоночной поляризацией, монтаж — пайка.
